接地引下线导通测试仪操作使用方法与用途

发布时间:2024-06-14 浏览数:4

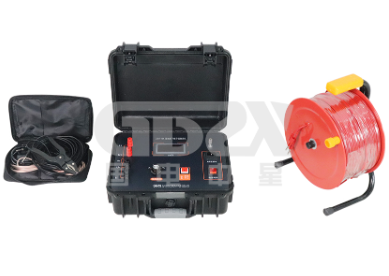

接地引下线导通测试仪主要用于测量电力设备接地引下线与地网之间的电气连接性,确保其直流电阻值符合标准规定,从而保障设备的安全稳定运行。


在电力系统中,接地装置的完整性是确保电力设备安全和防止电气事故的关键因素之一。接地引下线作为连接电力设备与接地网的重要部分,在长期使用过程中可能因环境因素(如潮湿、腐蚀)导致其连接性能下降。以下是具体介绍:

工作原理:接地引下线导通测试仪采用四端子法(也称为四线法),通过一对电流端子(I+和I-)向被测电阻提供测试电流,并通过另一对电压端子(V+和V-)测量电压降。这种方式可以有效消除导线电阻和接触电阻的影响,确保测量的准确性。

操作步骤:首先,选择与地网良好连接的引下线作为基准点。然后,使用测试仪配备的测试线,将一端插入仪器相应的接线座,另一端夹持至基准点和各个被测点。确认接线无误后,接通电源并启动测试。测试结果将以电阻值形式显示在屏幕上,根据此值判断接地状态是否良好。

以下是使用接地引下线导通测试仪时需注意的额外信息:

在测试前,应确保被测设备已断电,并且与其他带电设备完全隔离,以避免任何潜在的安全风险。

保持被测点的清洁,以确保测试数据的准确性。

定期校准测试仪,并进行必要的维护,以保持其测量精度和可靠性。

使用和储存仪器时,避免高温、潮湿及有腐蚀性气体的环境,以防损坏仪器。

总之,接地引下线导通测试仪是一种关键的工具,用于评估和确保电力系统的安全接地。正确理解和应用这种测试仪的原理和操作方法,对于电力行业的技术人员来说非常重要。通过这些高效的测试手段,可以及时发现并解决接地问题,从而大大降低电力系统的故障率和事故发生率。
