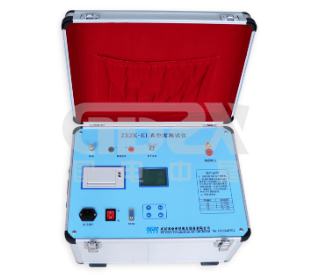

真空开关真空度测试仪试验操作方法步骤

试验操作步骤：

将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸;若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

将被测的真空管按真空开关真空度测试仪试验接线图与仪器接线(注：如使用绕线式磁控线圈将扁平电缆沿真空开关绕三圈，然后对接)。

具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线(屏蔽线)接至真空管的动触头上。

功能选择：

接线完毕后打开真空开关真空度测试仪电源开关，液晶屏将显示欢迎界面约3秒，随后显示日期欢迎界面。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“，键来调节数字与当前的日期一致，调整完成后按“确认”键则进入管型设置界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，真空开关真空度测试仪将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。

设置管型

选择“设置管型”功能后，按确认键,屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：

灭弧室直径<80mm  1号管型

80<灭弧室直径≤100mm 2号管型

100mm<灭弧室直径<110mm 3号管型

110mm<灭弧室直径≤130mm 4号管型

真空度测量

在进行测量前必须先进行管型设置。按确认键返回界面管型设置界面，选择“测量”按确认键，进行真空度测量，仪器的显示正在给电容充电界面；
其中xx表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。

随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示真空度界面(此值为仪器测试3E-03Pa 标准真空管的值)。

按“保存”键即可保存当前液品显示的数据，按“打印”键即可打印出当前液晶显示数据,如果想再次进行测量，按“复位”键或者是按“!”或“设置”键让光标置于“返回”后，再按“确认”键，真空开关真空度测试仪即可返回到管型设置界面，选择测量功能即可进行再次测量。

测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆与仪器相连的测试线，再拆与真空管、磁控线圈的连接线。
