不同性质的电缆故障在定点技术上的差异

发布时间:2024-11-15 浏览数:4

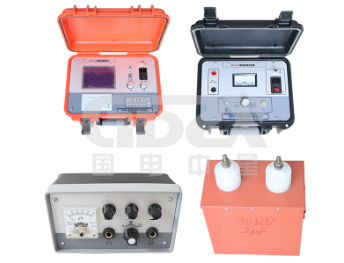

电缆故障探测技术

电缆故障采用的方法主要为低压脉冲法和高压闪络法。

低压脉冲法可测量电缆中出现的开路故障、相间或相对地低阻故障;高压闪络法可用于探测高阻故障。

低压脉冲法测量原理是依据均匀传输线中波传输与反射的原理。将被测电缆看作是一均匀传输线,它每一点的特性阻抗是相等的,当从电缆一端发射低压脉冲波时,由于故障点的阻抗发生了变化,电磁波传播到该点处就发生折反射现象。

电缆故障精确定位技术

由于电缆线路不可能完全直线敷设,用电缆故障探测仪仅能对电缆故障的大致位置进行判断,而不能确切给出电缆敷设后的准确故障点,所以电缆故障精确定位一分重要。


传统的电缆故障定点方法是听声法。这种方法的特点是简单易行,特别是放电声较大的时候,还是比较理想的。然而,当故障点的直流电阻较小时,放电声不太大,这时难以泰效。现在较普遍使用的定点仪是将微弱的机械振动波首先转换成电信号,由放大电路将这一电信号进行足够的放大后,再通过耳机还原成声音,然后通过人机的有机配合,准确地确定故障点的位置。

不同性质的电缆故障,在定点技术上略有差异:

(1)对于高阻故障的定点,由于故障的阻抗较高,探投测时施加的冲击电压较高,故障点才会发生闪络放电,放电声和由此而产生的冲击振动波一般说来都比较大,较便于收听、分析和辨别。

(2)对于低阻故障的定点,由于这类故障电阳小,因此故障点的放电间隙也小,致使施加的冲击高压在不很高的情况下,故障点便发生闪络放电。这时因闪络放电而产生的冲击振动波也小,再加上现场其他因素的干扰,放电声往往不易分辨甚至听不到放电声。这时可控制冲击电压的高低,并通过加大贮能电容器的电容量,增强放电强度从而获得较强、较大的放电声,便于收听、分析和判断故障点的精确位置。

(3)对于开路故障的定点,是在故障相的一端加冲击高压,而故障相的另一端用另外两相和电缆铅包连接后充分接地,然后利用定点仪在粗测范围内进行定点。因开路故障类似于高阻故障,其定点方法与高阻故障的定点方法相同。

如果故障点就在测试端附近,这时故障点的放电声会被球隙的放电声所淹没,因而不易被测听到。当遇到这种情况时,可以将球间隙放到远离测试端的另一端,并通过已知的正常相对故障相加电压,从而达到故障相闪络放电的目的。这时因串入回路的球间隙远离测试端,因此故障点的放电声就比较容易监听到。
