变压器绕组变形的4种试验方法

       变压器绕组变形试验的重要性是毋庸置疑的，变压器绕组变形测试仪就是专门用来进行变压器绕组变形试验的设备，通过检测变压器各个绕组的幅频响应特性，并对检测结果进行多种层面比较，根据幅频响应特性的变化程度，判断变压器可能发生的绕组变形。下面国电中星带大家了解变压器绕组变形试验的4种试验方法。

一、常规方法

        (如测量变压比、直流电阻等)因测量灵敏度太低，用以诊断变压器绕组变形是比较困难的。

二、电容法

        双绕组变压器(内低外高)为例，用电桥进行变压器绕组连同套管的介损时，可测量并计算出低压绕组对地集中电容CL、高低压绕组间电容CHL和高压绕组对地电容CH。

三、低电压阻抗法

        通过测量变压器绕组在50Hz下的阻抗或漏抗，由阻抗或漏抗的变化来判断变压器绕组是否发生了危及运行的变形，如匝间短路、开路、线圈位移等。

四、频率响应法

        在绕组的一端输入扫频电压信号Vs(依次输入不同频率的正弦波电压信号)，通过数字化记录设备同时检测不同扫描频率下绕组两端的对地电压信号Vi(n)和Vo(n)，得到被测变压器绕组的传递函数H(n):

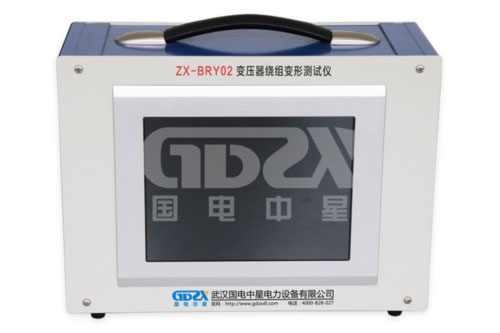

        通过四种试验方法的对比，我们得知，频率响应法相对于其它方法来说优势十分明显。而变压器绕组变形测试仪就根据频率响应法制造而成。国电中星是电力试验设备生产厂家，专业的研发团队和一流的服务，让客户更放心！
