三相氧化锌避雷器测试仪现场检测实例

发布时间:2018-08-27 浏览数:103

        三相氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,适用于各种电压等级的氧化锌避雷器的带电或停电检测。接下来国电中星就为大家举出一个关于三相氧化锌避雷器测试仪现场检测的实例。


        电力行业标准DL/T596-1996《电力设备预防性试验规程》,正是为了使氧化锌避雷器在电力系统中安全可靠运行,规程中对氧化锌避雷器预防性试验规定的主要内容如下:

1、直流泄漏电流试验时,通过1mA时的电压U1mA与初始值或制造厂规定值比较,变比不大于±5%,0.75U1mA电压下的泄漏电流不应大于50μA;

2、运行电压下的全电流、阻性电流或功率损耗测量值与初始值比较,有明显变化时应加强监测,当阻性电流增加1倍时,应停电检测。

        从《电力设备预防性试验规程》可知,氧化锌避雷器预防性试验包括停电条件下直流泄漏电流试验和运行电压下带来测试。但当电力系统的运行电压较高,发电厂(或变电站)避雷器数码较多时,停电条件下进行直流泄漏电流试验有很大的困难,因此,运行电压下的氧化锌避雷器现场带电测试越来越受到重视。

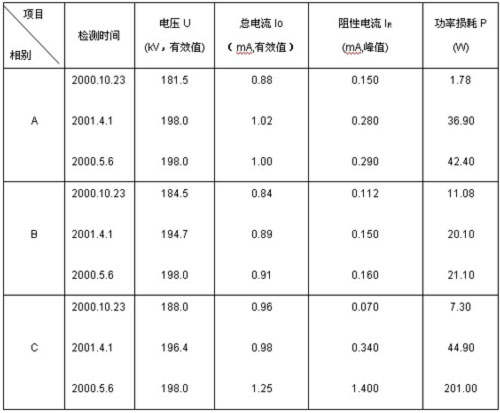

        《电力设备预防性试验规程》对运行电压下的氧化锌避雷器的现场带电测试有明确的规定。随着计算机技术的飞速发展和高压电气设备测试水平的不断提高,实践证明对氧化锌避雷器更多项目的测试,包括泄漏电流的阻性电流、容性电流有效值,阻性电流、容性电流分量峰值,泄漏电流谐波分量功率损耗值等项目的测试,这些更能准确反映避雷器的运行状况。下表是国电中星生产的ZXBLQ-Ⅲ三相氧化锌避雷器测试仪对330kV变电站氧化锌避雷器运行时现场检测的一组数据。


        对上表中数据进行分析,发现C相避雷器的阻性电流Ir在超过0.3mA(峰值)后,增长速度很快,为投运初期的20倍,于是决定该相避雷器退出运行,进行解体检查后发现,该相避雷器内部应装配条件不合格已受潮。

        若用户按《电力设备预防性试验规程》规定:在每年雷雨季节前作停电条件下直流泄漏电流试验,C相避雷器的缺陷可能不会及时发现,后果不堪设想。因此,对氧化锌避雷器运行电压下现场带电测试有着十分重要的意义!
