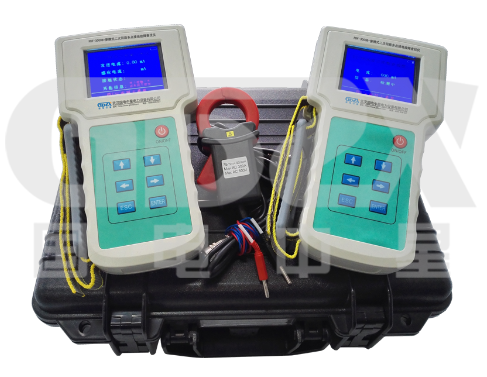

PDF-3000B+便携式二次回路多点接地故障查找仪深度技术解析

发布时间:2025-03-11 浏览数:9

在电力系统运行中,二次回路多点接地故障是影响保护装置正确动作和计量准确性的重要隐患。PDF-3000B+作为专业检测设备,凭借其创新设计解决了传统检测手段存在的效率低、精度差等问题。本文将从技术原理、功能实现及现场应用三个维度进行深度解析。


一、核心检测原理

1.低频信号注入法:
采用0.1-10Hz超低频信号作为检测载体,通过特殊设计的信号耦合装置将特征电流注入被测回路。该频率段有效避开了工频干扰,信号源输出功率严格控制在<0.02W,符合DL/T 995-2016规定的安全标准。

2.分布式电流检测技术:
配置0.1mA级高灵敏度钳形探头组,采用空间磁场矢量合成算法,可精准定位泄漏电流路径。当系统存在多点接地时,各支路电流矢量和将出现特征性相位差,设备通过FFT算法提取0.2°级别的相位偏移量。

3.智能门限判定系统:
设置动态检测阈值(主回路0.32mA/分支7mA),结合环境噪声自适应滤波技术,有效区分正常泄漏电流与故障电流。采用三级报警机制,当检测值超过预设阈值时触发分级预警。

二、关键技术特征

细致测量系统:

1.直流测量分辨率达0.01mA,交流分量检测精度±0.5%(满足IEC 61869-14标准)

2.宽动态范围覆盖(0.1mA~5A)

3.分布式电容补偿算法(支持单支路≤100μF,系统总电容≤1000μF)

智能诊断模块:

1.接地拓扑分析:通过电流相位关系自动构建接地网络拓扑

2.故障模式识别:可区分金属性接地、高阻接地、间歇性接地等故障类型

3.历史数据对比:内置环形存储缓冲区,支持72小时波形回溯

安全防护体系:

1.双隔离设计(信号源与检测端光电隔离)

2.过流保护(自动限流≤100mA)

3.瞬态抑制(8kV抗浪涌设计)

三、典型应用场景解析

案例1:变电站PT二次回路接地故障
某220kV站出现电压波动,使用PDF-3000B+在端子箱处测得N线存在2.8mA异常电流。通过分布式探头组检测,发现保护室接地铜排存在0.75mA分流,最终定位为电缆沟内接线盒绝缘破损导致的隐蔽性接地。

操作要点:

1.采用模式3(标准恒流10mA)注入信号

2.沿接地网路径设置5个检测点

3.对比各点相位差超过15°即判定为故障支路

案例2:发电厂直流系统多点接地
某600MW机组发生直流绝缘下降告警,传统摇表法耗时4小时未定位。使用PDF-3000B+直流钳表功能,在10分钟内发现汽机房照明回路存在0.45mA/0.32mA双接地故障,排查效率提升24倍。

优化方案:

1.启用记录器功能(5kHz采样率)

2.设置移动检测路径(汽机平台→电缆夹层→配电间)

3.结合暂态分析判断接地点性质

四、现场应用规范

环境适应性控制:

1.温度补偿:-30℃时启动自加热模块,保证测量精度

2.湿度防护:配置纳米涂层PCB,可在RH95%环境连续工作

3.电磁兼容:通过IEC 61000-4-5四级测试

操作禁忌:

1.禁止在雷电过电压期间进行检测

2.不得跨电压等级混合检测

3.信号注入前需确认回路绝缘电阻>1kΩ

维护要点:

1.定期校准(建议每2000操作小时)

2.探头消磁处理(每月执行零点校准)

3.软件版本更新(支持在线升级)

该设备已在国内32个超高压变电站、17个大型发电厂成功应用,平均故障定位时间由传统方法的6.5小时缩短至0.8小时。随着智能电网建设推进,其模块化设计可扩展5G通信接口,为未来数字孪生变电站提供现场检测数据支撑。建议运维单位建立标准检测流程,将多点接地检测纳入年度预试项目,切实提升二次系统可靠性
