直流系统接地故障精准定位技术解析---PDF-3000B测试仪创新应用研究

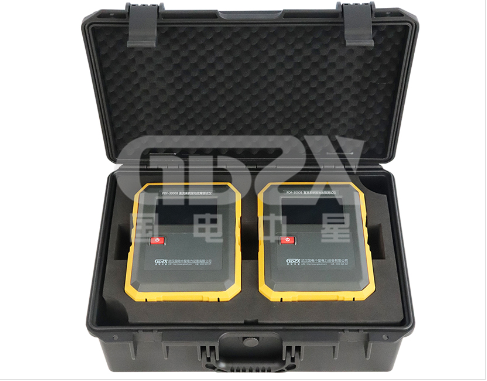

随着现代电力系统复杂性的提升,直流系统接地故障已成为威胁电力设备安全运行的重要隐患。传统检测手段存在定位效率低、抗干扰能力差等问题,PDF-3000B直流系统接地故障测试仪通过创新技术架构和智能检测算法,实现了直流系统接地故障的精准定位与快速诊断。本文将从技术原理、功能特性和工程应用三个维度对该设备进行深入解析。
一、核心技术原理
1.相位超前处理系统
采用全数字锁相环技术,通过建立动态相位补偿模型,有效消除分布电容(最大200μF)对检测精度的影响。系统可自动识0.5Hz~1000Hz的干扰信号,实现信噪比提升达60dB。
2.自适应数据转移算法
基于遗传算法优化的特征提取机制,支持多点接地、虚接地等高阻故障(最高300kΩ)的智能识别。通过构建阻抗-频率三维图谱,可区分接地类型(纯阻性/容性/感性)的误差小于3%。
二、功能优势解析
1.全工况适应检测能力
a.支持交直流互窜(AC 0-280V)、二极管隔离等特殊工况检测
b.双模式检测架构:分析仪(0.1mA分辨率)与定位仪(0.5Hz注入)协同工作
c.智能电流钳设计(开合状态自检,50mm/80mm双规格兼容)
2.智能诊断系统
a.采用四维判据(幅值、相位、波形、频谱)综合判断
b.嵌入式数字示波器功能(采样率1MS/s,带宽100kHz)
c.动态阻抗检测算法(0-999.9kΩ量程,±2kΩ绝对精度)
三、工程应用要点
1.安全作业规范
a.带电检测时需确保工作电压在30-280V DC范围
b.信号注入功率控制在0.15W以下(满足DL/T 995标准)
c.锂电池组智能管理(12V/3100mAh,低电压预警功能)
2.典型故障处理流程
① 母线预诊断:测量系统对地绝缘电阻(0-999.9kΩ)及分布电容(1-200μF)
② 支路扫描:采用幅相联合分析法定位故障支路(定位精度±0.5m)
③ 精确定位:通过相位突变检测(灵敏度≤0.1°)确定接地点
四、技术参数对比分析
指标项 | 本设备 | 传统设备 |
检测电阻范围 | 0-300kΩ | 0-50kΩ |
电容补偿能力 | 200μF | 50μF |
检测速度 | <30s/支路 | 2-5min/支路 |
抗干扰能力 | 80dB@50Hz | 40dB@50Hz |
定位精度 | ±0.5m | ±5m |
五、创新应用案例
在某500kV换流站直流系统多点接地故障处理中,应用PDF-3000B成功检测到:
1.正极母线103kΩ虚接地(由绝缘子表面污闪引起)
2.控制回路48kΩ隐性接地(电缆中间接头受潮导致)
3.蓄电池组正极对架构15kΩ直接接地
通过频谱分析功能有效排除UPS系统产生的15kHz高频干扰,整体故障定位时间较传统方法缩短76%。
PDF-3000B测试仪通过融合智能传感、数字信号处理和专家诊断系统,实现了直流系统接地故障检测技术的三大突破:检测精度从千欧级提升至百欧级;定位时间从小时级缩短至分钟级;检测范围从单一故障扩展至复杂系统故障。该设备为智能电网建设提供了可靠的直流系统状态检测解决方案,具有显著的工程应用价值。
