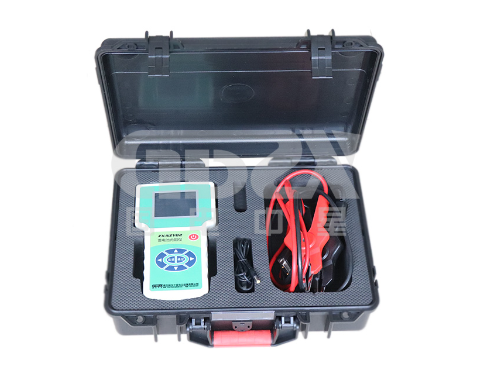

ZX-NZY02智能蓄电池内阻测试仪:原理深度解析与电力设备维护实践指南

发布时间:2025-03-14 浏览数:9

在电力系统及通信基站等关键领域,蓄电池作为核心后备电源的可靠性直接影响着系统运行安全。传统的内阻检测方法存在效率低、精度不足等问题,ZX-NZY02智能蓄电池内阻测试仪通过创新的瞬间放电法,实现了蓄电池健康状态的快速精准评估。本文将从技术原理、功能特性及工程应用三个维度展开深度解析。


一、核心技术原理

1.1 动态阻抗特性分析

基于蓄电池端口对外电路呈现的动态阻抗特性(图1),设备通过高频脉冲放电技术,在1-3ms内施加可控电流扰动,同步采集电压瞬态响应数据。通过公式image.png计算内阻值,有效避免极化效应带来的测量误差。

1.2 容量估算算法

结合Ah积分法与内阻-容量相关性模型:



其中α为老化系数(0.8-1.2),通过机器学习算法持续优化参数精度。

二、设备功能特性解析

2.1 智能测试系统架构(图2)

A.多级量程自动切换:采用0-15V宽电压检测+双通道内阻测量设计(2V档10mΩ/12V档100mΩ)

B.三维数据采集:同步获取电压(±0.5%)、内阻(≤5%)、温度(±0.5℃)参数

C.抗干扰设计:数字滤波技术抑制纹波干扰,工作温度范围-10℃~45℃

2.2 工程化功能设计

A.快速诊断模式:单次测试<3秒,支持1999组数据存储(512KB Flash)

B.智能预警系统:内阻阈值触发三级声光报警(正常/预警/故障)

C.移动互联扩展:USB数据导出支持CSV格式,兼容PowerAnalyst等专业分析软件

三、电力设备维护实践应用

3.1 变电站直流系统检测

案例:某220kV变电站48节2V蓄电池组检测(图3)

A.发现#23电池内阻异常(12.5mΩ vs 平均8.2mΩ)

B.容量估算显示衰减至78%,及时更换避免系统瘫痪

3.2 数据中心UPS维护

A.支持在线测试模式(无需断开负载)

B.循环测试功能:连续6小时监控内阻波动<±2%

3.3 新能源储能系统

A.宽温域适应性:-20℃低温环境测试误差<1.5%

B.组串式电池簇快速扫描:30分钟完成100节检测

四、操作优化建议

1.测试规范:

A.电池静置时间>2小时(浮充状态)

B.探针接触电阻<50μΩ(建议使用四线制夹具)

2.数据分析:


B.季度内阻变化率>10%应启动深度维护

3.设备维护:

A.锂电池智能充放管理:每月完全充放电保持容量

B.湿度>80%时启用防凝露模式

ZX-NZY02通过将动态测试技术与智能诊断算法相结合,成功将蓄电池健康评估时间缩短80%,测试精度提升至行业领先水平。建议运维单位建立基于该设备的预防性维护体系,结合历史数据构建电池寿命预测模型,推动电力设备运维向数字化、智能化转型。

(注:文中技术参数来自设备规格书,实际应用需参考最新版操作手册)
