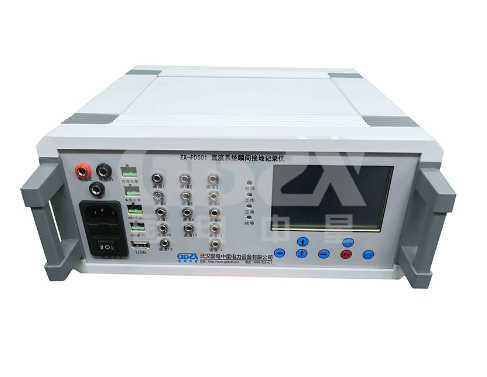

ZX-PDS01直流系统瞬间接地记录仪:智能监测与故障录波技术的创新突破

发布时间:2025-03-17 浏览数:7

直流系统作为电力系统控制、保护和通信的核心供电单元,其绝缘状态直接影响供电可靠性。传统监测装置对持续时间短(毫秒级)、随机性强的瞬时接地故障存在监测盲区,且缺乏故障波形追溯能力。ZX-PDS01直流系统瞬间接地记录仪通过创新的DADC架构和SynSystem智能算法,实现了对瞬时接地故障的精准捕捉与深度分析,为电力系统运维提供了全新的技术工具。


一、核心技术架构解析

1.1 DADC分布式动态采集架构

1)动态资源分配:基于32位工控CPU的主控单元,根据接入的14路漏电流采集器数量动态调整系统算力,确保采样速率与数据处理效率的最优匹配

2)独立通道处理:每个漏电流采集通道配备12位高速AD模块,采样频率达10kHz,实现±2%的高精度电压测量(0-300V)和≥100μA漏电流检测

3)同步采集机制:采用硬件级时钟同步技术,确保母线电压波动与支路漏电流变化的时序关联性记录(时间分辨率≤1ms)

1.2 SynSystem智能算法体系

1)FIR数字滤波增强:通过128阶FIR滤波器对原始信号进行数字降噪,有效抑制共模干扰(CMRR>80dB)

2)自适应阈值识别:

a.电压偏差阈值可动态设定(默认值:额定电压±15%)

b.漏电流告警门限连续可调(100μA-10mA,步进1μA)

3)复合判据机制:结合电压波动持续时间(>100ms)、波形畸变率(THD>5%)和漏电流突变梯度(di/dt>0.1A/s)进行多维度故障判定

二、关键功能实现原理

2.1 三重工作模式设计

模式类型

适用场景

技术特征

电压平稳模式

系统稳态运行

0.5Hz低频采样,功耗<5W

电压波动模式

暂态过程监测

1kHz高速采样,响应时间<10ms

纯通道模式

支路专项检测

独立通道10kHz采样,分辨率0.1μA

 2.2 智能录波存储机制

1)事件触发存储:采用环形缓冲区技术,支持故障前2s+故障后5s的波形存储

2)多维度数据关联:

a.正/负母线对地电压波形(采样率1kHz)

b.故障支路漏电流波形(采样率10kHz)

c.系统事件日志(时间戳精度±1ms)

3)抗误动设计:单次时间设定功能(1-60s可调),避免同一支路重复触发

2.3 工业级可靠性设计

1)电磁兼容特性:

a.静电放电抗扰度:±8kV(接触放电)

b.快速瞬变脉冲群:±4kV(电源端口)

2)双冗余通信架构:

a.RS485总线(Modbus RTU协议)

b.干接点输出(1NO+1NC,触点容量250V/5A)

3)宽温域运行:-25℃~+70℃(工业级元器件)

三、典型应用场景与运维价值

3.1 故障诊断应用

1)瞬态接地定位:通过对比多支路漏电流波形相位差(精度±0.1°),实现故障支路快速定位

2)绝缘劣化预警:统计历史故障频次(1000条事件存储),建立支路绝缘状态趋势分析模型

3.2 系统优化应用

1)接地电容电流测量(分辨率0.1μF)

2)直流系统对地阻抗计算(基于U+、U-差分测量)

3)蓄电池组漏电检测(支持48V/110V/220V系统)

3.3 经济效益分析

1)减少故障排查时间>80%(传统方法需4-8小时/次)

2)预防性维护成本降低60%(基于趋势预警)

3)避免计划外停电损失(实现带电检测)

四、技术参数速查表

项目

参数指标

电压测量范围

0-300V DC (±2%)

漏电流检测精度

±(1%读数+2μA)

故障记录分辨率

电压通道:1ms/点


电流通道:0.1ms/点

数据存储容量

1000条事件(可扩展)

通信接口

RS485/USB2.0

工作电源

DC85-300V(自适应)

ZX-PDS01通过将高速数据采集、智能算法分析和工业物联网技术深度融合,不仅解决了瞬时接地故障的监测难题,更推动了直流系统运维从"故障后处理"向"状态预判"的转型升级。其模块化设计(支持后期增加谐波分析、电池内阻监测等扩展功能)为构建智能直流系统提供了可进化平台,标志着电力二次系统监测技术进入新的发展阶段。
