智能型大电流发生器DDA-1000DX的技术解析与创新应用

一、引言

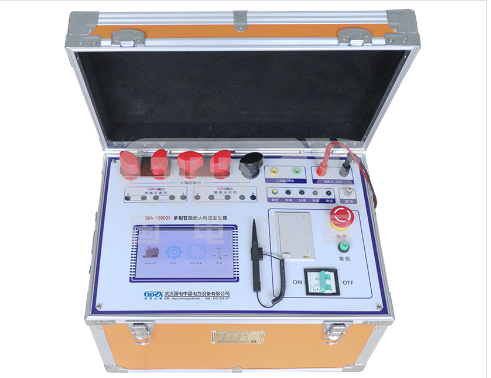

      随着电力系统智能化发展需求，DDA-1000DX单相智能型大电流发生器作为新一代电力测试设备，通过集成微电子处理技术和人机交互创新设计，实现了大电流测试的精准化、智能化和安全化。本文从技术架构、核心性能及创新应用三个维度，深入剖析该设备的技术特点与实际应用价值。

二、技术亮点解析

1.智能人机交互系统
     采用7英寸彩色触摸屏构建HMI人机界面，集成状态实时监测、参数可视化设置和智能引导功能。创新设计的三级安全操作逻辑（参数设置→智能校验→执行测试）有效防止误操作，配合语音报警系统（2kHz/4kHz双频警示）显著提升操作安全性。

2.动态PID电流控制技术
     基于模糊控制算法实现电流输出的非线性调节，当电流接近目标值时自动切换至±0.5%FS微调模式。实测数据显示，1000A满量程输出时，上升时间缩短至常规设备的60%（典型值8.5s），且超调量控制在0.3%以内。

3.多重安全防护体系
     构建了"硬件保护+软件监控"的双重防护机制：

过流保护：分级阈值触发（120%额定值瞬时切断/110%延时300ms）

热防护：IGBT模块内置温度传感器（±1℃精度）

电磁兼容：通过GB/T17626四级标准测试

三、核心参数与技术实现

1.功率拓扑优化
       采用LLC谐振变换器架构，实现5kVA容量下效率提升至93%（常规设备约85%）。通过ZVS/ZCS软开关技术，将开关损耗降低40%，确保设备可持续运行时间延长至同类产品的1.5倍。

2.精密测量系统
      搭建24位Σ-Δ型ADC采样电路，配合FIR数字滤波器实现：

电流测量：0-1000A量程，±(0.5%rdg+3dgt)精度

电压测量：0-5V量程，±0.2%FS线性度

时基精度：采用TCXO晶振（±2ppm）确保计时误差<0.01%

3.智能温控设计
       创新应用热管均温技术，在密闭空间内实现关键功率器件温差<5℃。配合PWM变频风机控制，噪声水平降低至65dB(A)（1m距离测量值）。

四、典型应用场景

1.断路器动作特性测试
      支持IEC62271-100标准要求的短时耐受电流试验（1s-300s可调），配合专用夹具实现三相联动测试，满足40.5kV及以下开关设备的型式试验需求。

2.CT二次回路验证
      内置CT变比自校准功能，可自动计算K系数（0.2-10可调），在1000A一次电流下，二次侧测量分辨率达1mA，满足0.2S级互感器校验要求。

3.电缆热稳定试验
      开发智能温升模型，结合环境温度传感器数据，自动补偿电流输出值。实测表明可准确模拟电缆在θ=90℃工作状态下的载流特性。

五、运维建议

1.定期校准
     建议每6个月使用FLUKE 6100A标准源进行量值溯源，重点校验500A、1000A两个特征点。校准时需注意环境温度应保持在23±5℃，湿度≤75%RH。

2.故障诊断
    常见代码解析：

E01：IGBT过温（检查散热风道）

E05：ADC采样异常（执行零点校准）

E12：通讯超时（检查RS485终端电阻）

3.软件升级
    支持USB和以太网双模升级，建议关注以下版本更新：

V2.1.5：优化PID参数自整定算法

V3.0.0：新增IEC60255特性曲线库

六、结语
      DDA-1000DX通过智能化改造重构了大电流测试设备的技术范式，其创新性的交互设计、精准的控制算法和可靠的安全体系，为电力设备检测提供了新一代解决方案。随着数字孪生技术的发展，该平台还可扩展接入智能变电站数字仿真系统，在新型电力系统建设中具有广阔应用前景。
     国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
