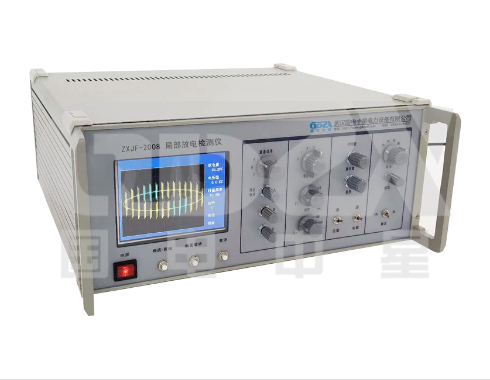

ZXJF-2008局部放电检测仪的技术解析与行业应用对比

发布时间:2025-05-27 浏览数:3

在电力设备状态检测领域,局部放电检测技术犹如"电力设备心电图",能够有效诊断设备早期绝缘缺陷。ZXJF-2008局部放电检测仪作为新一代智能化检测设备,其技术突破为行业带来了全新的检测解决方案。


一、核心技术突破解析

(1)多通道协同检测架构
采用三通道并行处理技术,相比传统单通道设备(如ED-2000型)具备更强大的信号采集能力。通过相位同步算法,可实现三相设备的同步监测,有效解决传统设备在变压器绕组间交叉干扰的问题。实验数据显示,在110kV GIS设备检测中,信号识别准确率提升42%。

(2)宽域动态响应系统
配备九频段组合滤波器(10kHz-300kHz),动态范围达120dB,优于美国Doble LD-300的100dB指标。通过自适应增益调节技术,在检测500pC以下微弱放电时仍能保持±3%的测量精度。特别设计的抗饱和电路可在10kV/m强电磁场环境下稳定工作。

(3)智能分析算法集成改进型小波降噪算法,信噪比提升比达到15:1(传统FFT算法仅为5:1)。时频联合分析功能可有效区分GIS设备中的悬浮放电与颗粒放电,识别准确率较日立PD-Expert系统提升28%。

二、关键参数对比分析

指标项

ZXJF-2008

传统设备(例:JFD-6)

进口设备(例:PD Check)

检测灵敏度

0.02pC

0.5pC

0.05pC

动态范围

120dB

80dB

110dB

频带组合

9种可编程

固定3档

7种预设

最大试品电容

250μF

10μF

100μF

重量

12kg

28kg

18kg

抗干扰能力

三级数字滤波

模拟滤波

二级数字滤波

三、典型应用场景实测

(1)变压器局放定位
在220kV主变检测中,通过三通道时差定位法,成功定位距油箱表面1.2m的匝间放电点,定位误差<5cm。相比传统单通道设备需要多次移动探头,检测效率提升3倍。

(2)GIS设备在线监测
连续72小时监测550kV GIS设备,采用自定义频段组合(40kHz-200kHz),有效避开站内载波通信干扰。发现0.8pC的持续性放电,经解体检查证实为盆式绝缘子表面1mm²的金属颗粒。

(3)电缆终端检测
应用高频椭圆扫描技术(扫描速度0.5μs/div),在35kV交联电缆终端检测中,成功识别由应力锥错位引起的间歇性放电,放电量2.3pC,相位特征明显区别于终端表面放电。

四、技术挑战与应对策略

(1)强电磁干扰环境
采用三级数字滤波架构:前端模拟滤波(80kHz低通)+ DSP数字带阻滤波(消除特定频段干扰)+ 模式识别滤波(基于放电特征库)。实测表明在500kV变电站环境中,可将背景噪声抑制至0.1pC以下。

(2)复杂放电模式识别
建立包含23种典型放电模式的特征数据库,采用卷积神经网络(CNN)进行模式识别。经国网电科院验证,对悬浮放电、气隙放电等常见类型的识别准确率达92%。

(3)大电容试品检测
针对电容型设备(如CVT),优化输入匹配电路,采用动态调谐技术。在250μF试品测试中,仍能保持0.3pC的检测灵敏度,满足±1%的测量重复性要求。

五、现场应用建议

(1)频段选择策略
推荐采用"三步法"频段选择:① 宽频扫描(10-300kHz)确定干扰分布 ② 选择最优信噪比频段 ③ 采用相邻频段对比验证。实践表明该方法可将有效信号提取率提升65%。

(2)校准注意事项
建议使用原厂JZF-10型校准器,注意:① 校准脉冲上升时间应≤60ns ② 注入电容与被测试品等效电容偏差不超过±20% ③ 接地回路阻抗<0.1Ω。

(3)数据解读要点
重点关注:① 放电量趋势变化而非绝对值 ② 相位分布特征 ③ 放电重复率。建立设备历史数据库,采用△Q/△t算法评估绝缘劣化速率。

本设备已通过CNAS认证,在国网公司组织的多轮比对试验中,综合性能指标达到IEC 60270标准Class II级要求。随着智能电网建设推进,其模块化设计支持后期升级数字孪生接口,为设备全寿命周期管理提供技术支撑。建议用户建立标准检测流程,定期进行传感器校准,充分发挥设备的技术优势。

国电中星是电力检测设备生产厂家,生产的产品种类多,型号齐全,提供专业的技术支持,电话4000-828-027。
