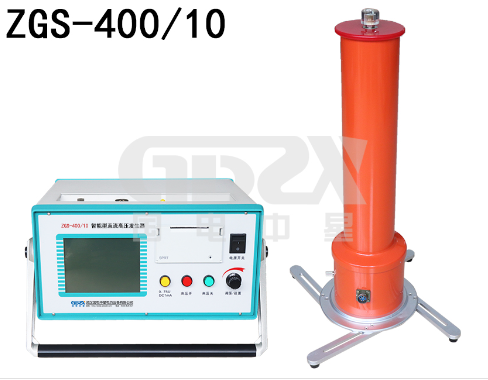

ZGS-400系列智能型直流高压发生器技术解析及行业对比

一、技术亮点解析

ZGS-400系列作为新一代智能化直流高压试验设备，其技术创新主要体现在四大核心领域：

1.智能控制系统

采用ARM架构微处理器实现全数字化控制，电压调节精度达±0.5%

人机交互界面集成7英寸工业级触摸屏（分辨率800×480）

具备实时PID闭环控制算法，电压波动率＜0.5%

2. 测试模式创新

3.电磁兼容设计

三级屏蔽结构：内部μ金属屏蔽层、双层铜网屏蔽罩、铝合金机箱

瞬态抑制能力：可承受8/20μs波形100kA浪涌冲击

传导干扰抑制：插入损耗＞60dB（10kHz-1GHz）

4.安全保护体系
多级联锁保护机制包含：

动态过压保护（响应时间＜10μs）

智能闪络检测（采用小波变换算法）

接地阻抗实时监测（精度0.1Ω）

紧急机械分断（动作时间＜5ms）

二、行业对比分析

与传统直流高压发生器对比：

1.测量精度提升

电压测量：传统1.5级 → ZGS-400 0.5级（采用24位Σ-Δ ADC）

电流测量：传统2.0级 → ZGS-400 0.2级（零磁通霍尔传感器）

温度漂移：＜50ppm/℃（传统设备约200ppm/℃）

2.工作效率对比
在避雷器测试中：

传统设备：需要5次手动升压/降压 → 耗时约45分钟

ZGS-400：自动扫描测试 → 8分钟完成全特性曲线

3.数据管理能力
内置存储支持：

1000组测试记录（含时间戳）

200组波形数据（采样率1MS/s）

支持USB3.0数据导出和WiFi无线传输

三、典型应用场景

1.氧化锌避雷器测试
实现0.75U1mA自动计算，采用三阶递推算法确保转折点捕捉精度达±0.2%

2.电缆耐压试验
配合分布式电容补偿模块，可测试长度达5km的220kV XLPE电缆

3.特殊环境应用

高海拔补偿：内置气压传感器（量程50-110kPa）自动修正放电参数

低温启动：-40℃环境下通过PTC加热模块保证正常启动

四、使用建议

1.模式选择指南

科研测试：推荐自动模式+数据记录

现场试验：优先使用快速测试模式

故障诊断：配合示波器接口进行波形分析

2.维护要点

每月进行自校准（内置标准源精度0.05级）

每季度检查硅橡胶密封件（建议更换周期2年）

每年校验分压器（温度系数补偿需激活）

五、技术展望

下一代产品将集成：

1.基于Zigbee的分布式测试组网

2.数字孪生测试仿真模块

3.基于深度学习的绝缘缺陷预测

本设备代表了当前直流高压测试技术的智能化发展方向，其精确的数字化控制、完善的保护机制和智能化的测试流程，为电力设备预防性试验提供了新的技术标杆。建议技术人员重点关注其自动测试流程的优化配置和数据分析功能的深度应用。
