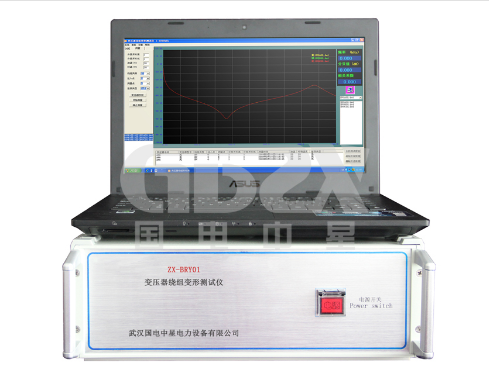

基于频域响应的ZX-BRY01变压器绕组变形测试仪技术解析与应用

变压器作为电力系统的核心设备，其绕组机械结构的完整性直接关乎电网安全。传统的绕组变形检测依赖经验判断或代价高昂的吊罩检查，而频域响应分析法(FRA) 凭借其无损、高效和灵敏的特性，已成为行业主流诊断技术。本文将深入解析ZX-BRY01变压器绕组变形测试仪的技术突破，并与传统方法进行对比，为技术人员提供实践参考。

一、 ZX-BRY01核心技术优势

1.高频精细扫描能力

线性扫频高达10MHz（40000个扫频点），分辨率可选0.25kHz/0.5kHz/1kHz，远超行业常见设备（通常上限1-2MHz）。高频段对细微变形（如匝间短路、局部扭曲）的捕捉能力显著提升。

分段扫频优化：在关键频段（如0.5kHz-1MHz）提供2000扫频点，兼顾效率与重点区域分析深度。

2.无线智能测量系统

创新采用WIFI/蓝牙/USB多模无线连接平板或笔记本，彻底摆脱线缆束缚。测量单元可在变压器上灵活放置，测试人员无需反复上下攀爬（传统有线设备需现场布线，易受干扰且效率低）。

高速单片机控制：实现自动量程调节、采样频率自适应，大幅降低操作复杂度。

3.专家级智能诊断软件

多曲线对比分析：支持同时加载6条历史曲线，提供横向（相间）、纵向（历史）综合比对，参数自动计算。

AI辅助诊断：内置专家系统根据频响变化幅度、区域、趋势进行量化分析，自动生成绕组状态评估报告（“正常”、“轻微变形”、“严重变形”等），减少人为误判。

强大数据管理：自动保存测试环境参数，支持数据存盘、彩色报告打印及离线信息编辑（如变压器铭牌参数）。

4.极致的现场效率

免吊罩拆装：仅需断开母线，单相测量<60秒，全绕组（高中低压）<10分钟（传统吊罩检测需停电数小时甚至数天）。

布放自由：信号引线任意布放不影响结果，提升高空作业安全性与便捷性。

二、 ZX-BRY01与传统方法及同类设备对比

三、 典型应用场景与价值

1.抗短路能力评估：在新投运或经受短路冲击后快速判断绕组状态。

2.状态检修决策：精准识别轻微变形，避免不必要的吊罩大修；确认严重变形，为更换提供依据。

3.运输安装后检查：确保设备在运输、安装过程中绕组未受损。

4.故障溯源分析：辅助分析变压器故障的根本原因（如是否源于机械损伤）。

5.全生命周期管理：建立绕组“指纹”基线，实现状态趋势跟踪。

四、 实测指标印证可靠性

1.宽动态范围与高精度：-120dB至+20dB幅度范围，±0.1dB精度确保微弱信号捕捉。

2.卓越重复性：同相测试重复率≥99.9%，保障数据可比性。

3.坚固便携：整机13kg（含箱），适应变电站复杂环境。

结论：技术革新驱动高效运维
ZX-BRY01变压器绕组变形测试仪代表了频域响应分析技术的最新进展。其10MHz高频扫描、无线智能操控、AI辅助诊断等核心优势，解决了传统方法效率低下、依赖经验以及普通FRA设备精度不足、操作繁琐的痛点。该仪器将绕组状态检测从“事后解体检查”或“经验式推断”推向“精准量化评估” 的新阶段，为电力企业实施状态检修、提升变压器运维精益化水平提供了强大技术支撑。建议技术人员掌握其原理与应用技巧，使之成为保障主网安全的常态化利器。
