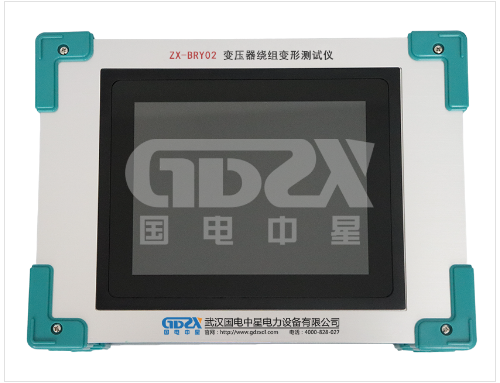

变压器绕组变形检测利器：ZX-BRY02 FRA测试仪核心技术解析与应用对比

变压器作为电力系统的核心设备，其内部绕组的健康状况直接关系到电网的安全稳定运行。绕组变形是变压器潜伏性故障的重要诱因之一，对其进行及时、准确的检测至关重要。频率响应分析法（FRA）因其灵敏度高、无损检测等特点，已成为国际上诊断变压器绕组变形的标准方法。本文聚焦于ZX-BRY02变压器绕组变形测试仪，深入解析其核心技术优势，并与传统检测手段及同类技术进行对比，为技术人员提供选型和应用参考。

一、 FRA技术核心与ZX-BRY02实现原理

FRA技术的核心在于：变压器绕组在频域内的响应（幅频特性曲线）是其几何结构、分布电容（Ci）和电感（Li）的“指纹”。任何物理变形（扭曲、鼓包、移位、倾斜、匝间短路等）都会导致其“指纹”特征发生偏移——表现为谐振频点移动和响应幅值变化。

ZX-BRY02精准实现了这一原理：

1.宽频带、高精度扫频： 采用DDS专用数字高速扫频技术（源自美国），提供两种模式：

线性扫频： (10Hz - 10MHz)，高达40000点，分辨率可选(0.25kHz/0.5kHz/1kHz)，覆盖极宽频带，捕捉细微特征。

分段扫频： (0.5kHz - 1MHz)，针对关键频段优化，共2000点（分5个子段），符合DL/T911-2004标准常用分段要求，兼容性强。

2.高速高精度信号采集：

高速双通道16位A/D采样： 确保信号采集的保真度，灵敏度高，能清晰反映分接开关变动等细微影响。

宽动态范围与高精度： 幅度测量范围(-120dB至+20dB)，精度达0.1dB；扫频频率精度0.01%，为精准捕捉“指纹”偏移奠定基础。

3.强大的信号处理与输出： 信号输出幅度软件可调（峰值±10V），输出阻抗50Ω，输入阻抗1MΩ，适应性强。

二、 ZX-BRY02核心性能优势解析（对比视角）

1.智能化与集成化：

对比传统分体式设备： ZX-BRY02采用工控机与测量仪器一体化设计，摒弃了现场需要携带笨重笔记本电脑的繁琐。通过高速、高集成化微处理器控制采集，并通过USB接口与内嵌系统通信，现场操作更简洁、高效。

对比早期手动分析： 内置自动检测数据分析系统，提供：

横向比较(A/B/C相)： 快速判断三相绕组一致性（很好/较好/较差/很差）。

纵向比较(历史数据 vs 当前数据)： 定量评估同相绕组变形程度（正常/轻度/中度/严重）。极大提升诊断效率和客观性。

2.测量模式兼容性与灵活性：

对比单一模式设备： ZX-BRY02同时具备线性扫频测量和分段扫频测量两种模式，完美兼容国内不同技术流派（如侧重宽频扫描或标准分段扫描）的测量习惯和要求，适用性更广。

3.结果呈现与报告生成：

对比手动绘图/报告： 仪器自动生成Word电子文档报告，包含曲线图和分析结论，支持线性/对数坐标切换，方便存档、打印和传递，符合现代化管理需求。

4.诊断能力与可靠性：

对比低分辨率/精度设备： 凭借DDS高速扫频、16位A/D、0.1dB幅度精度和0.01%频率精度，对绕组扭曲、鼓包、移位、倾斜、匝间短路及相间接触短路等故障的检测灵敏度和分辨率更高，诊断更准确。

高重复性： 同相测试重复率99.9%，保证了测量结果的稳定可靠，有利于历史数据对比和长期状态监测。

便携性与工程适应性：

对比大型实验室设备： 整机尺寸紧凑(355×145×270mm)，含箱总重仅17Kg，专为现场检测设计，便于携带和移动。满足从63kV到500kV各电压等级变压器的现场检测需求。

三、 与传统检测手段及同类技术的应用对比

四、 典型应用场景与价值

1.出厂试验与交接验收： 建立变压器“指纹”基线数据。

2.运输/安装后检测： 评估运输或安装过程中是否造成绕组损伤。

3.短路冲击后检查： 快速诊断短路电流是否导致绕组变形，评估设备能否继续运行或需检修。

4.预防性试验与状态检修： 定期检测，监测绕组状态变化趋势，预测故障风险，指导检修决策。

5.故障诊断与事故分析： 辅助判断变压器内部故障是否由绕组变形引起。

结语

ZX-BRY02变压器绕组变形测试仪代表了当前FRA检测技术的先进水平。它通过高速DDS扫频、高精度数据采集、智能化分析诊断、一体化便携设计以及双模式兼容等核心技术，显著提升了绕组变形检测的效率、精度、便捷性和诊断能力。与传统的检测方法及基础FRA设备相比，其在灵敏度、定量分析、自动化报告、现场适应性等方面具有显著优势。

对于技术人员而言，掌握ZX-BRY02这类先进FRA仪器的原理和应用，能够更高效、更精准地评估变压器核心部件的健康状况，为电力设备的安全运行和智能化运维提供强有力的技术支撑。其符合DL/T911标准、自动生成报告等特性，也使其成为满足规范要求、提升工作效率的理想工具。
