变压器绕组变形无损检测利器：ZX-BRY03 FRA测试仪技术解析与工程应用对比

变压器作为电网的核心设备，其内部绕组健康状况直接关系到电网的安全稳定运行。传统的绕组变形检测方法（如吊罩检查、短路阻抗测试、电容量变化测量等）或存在破坏性、或灵敏度不足、或难以精确定位，无法满足高效、精准诊断的需求。频率响应分析法（Frequency Response Analysis, FRA）凭借其无损、高灵敏度和能反映绕组机械状态微小变化的优势，已成为国际上主流的变压器绕组变形检测技术。本文重点解析国产ZX-BRY03变压器绕组变形测试仪的技术特点、性能优势，并对比其在工程应用中的价值。

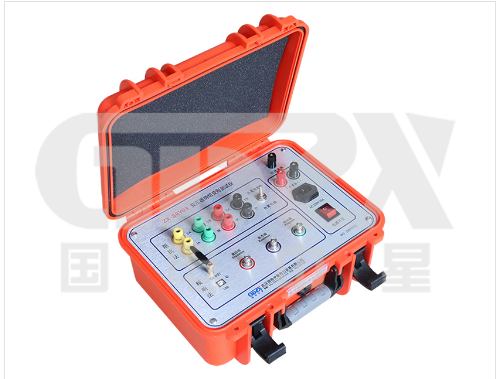

一、 FRA技术原理与ZX-BRY03的实现核心
FRA技术的基本原理是向变压器绕组一端注入扫频电压信号，在另一端测量其响应电压信号，通过计算传输函数（通常为幅频响应H(jω) = Vout/Vin）来获得绕组的频率响应特性“指纹”。绕组结构（电感L、电容C、电阻R的分布参数）的任何机械位移（扭曲、鼓包、移位、倾斜、匝间短路等）都会改变其频率响应曲线，表现为谐振峰、谷点的频率偏移或幅值变化。

ZX-BRY03正是基于这一成熟原理，并集成了多项先进技术实现高精度、高可靠性的检测：

1.高速DDS扫频技术： 采用美国专用数字直接频率合成(DDS)技术，实现从10Hz到10MHz（线性扫描高达40000点）或分段(0.5kHz-1MHz/2000点)的快速、精准扫频。高密度扫频点（分辨率可选0.25kHz/0.5kHz/1kHz）确保了能捕捉细微的特征变化。

2.高精度信号采集： 双通道16位高速A/D采样，结合宽动态范围（-120dB 至 +20dB）和0.1dB的高精度测量能力，保证了微弱响应信号也能被准确捕获和分析。现场试验中，改变分接开关引起的微小变化也能在曲线上清晰呈现。

3.强驱动与抗干扰能力： 软件可调的输出信号幅度（峰值±10V，指标中最大±20V）和50Ω输出阻抗设计，确保信号能有效注入不同阻抗的绕组，克服现场干扰。1MΩ的高输入阻抗减少了测量回路的负载效应。

4.双模式兼容： 同时支持线性扫频和分段扫频两种国内主流测量模式，满足不同用户习惯和技术流派需求，兼容性强。

二、 ZX-BRY03的核心性能优势对比
相较于早期或低端的FRA设备，以及传统检测方法，ZX-BRY03在以下方面展现出显著优势：

具体优势详解：

1.宽频域、高分辨率扫描： 覆盖10Hz到10MHz的超宽频率范围，结合高达40000点的扫频密度，能全面反映绕组从低频（铁芯影响、整体变形）到高频（匝间、饼间电容影响、局部变形）的完整频谱特征，大大提高了故障检测的覆盖率和细微变化的检出能力。

2.智能诊断分析系统： 这是ZX-BRY03的核心竞争力之一。

横向对比(A-B-C相)： 自动分析三相绕组频响曲线的一致性，给出“很好/较好/较差/很差”的量化评价，快速识别异常相。

纵向对比(历史数据)： 调取同一绕组的历史测试数据（基线），进行自动比对分析，直接判断绕组当前状态是“正常”、“轻度变形”、“中度变形”还是“严重变形”。这极大地降低了对操作人员经验的依赖，提供了客观、量化的诊断依据。

3.标准化与工程实用性：

符合国标： 严格满足电力行业权威标准DL/T911-2004的技术要求，确保测试方法和结果的规范性与可比性。

灵活输出： 支持线性和对数两种频率坐标显示/打印曲线，适应不同分析需求。

高效报告： 自动生成包含测试数据、曲线对比、分析结论的Word格式报告，显著提升工作效率和数据管理水平，便于存档、追溯和共享。

4.稳定可靠： 高集成微处理器控制、优异的同相测试重复率(99.9%)、宽工作温度范围(-10℃至+40℃)，保证了仪器在现场复杂环境下的稳定性和数据可靠性。

三、 典型工程应用场景
ZX-BRY03适用于63kV至500kV电力变压器在以下关键场景的检测：

1.出厂验收： 建立变压器出厂时的原始“指纹”图谱。

2.安装后/运输后检查： 检测运输、安装过程中可能造成的绕组位移或损伤。

3.短路故障后诊断： 评估绕组在经受短路电流冲击后的机械状态，判断是否发生变形及严重程度，是决定变压器能否继续运行或需要检修的关键依据。

4.定期预防性试验： 作为状态检修(CBM)的重要项目，定期监测绕组状态变化趋势，早期发现潜在隐患。

5.大修前后评估： 评估大修效果，验证绕组恢复情况。

四、 结论
      ZX-BRY03变压器绕组变形测试仪代表了国内FRA检测技术的先进水平。它通过集成高速DDS扫频、高精度采集、强信号驱动、双测量模式兼容等硬件技术，特别是其强大的智能诊断分析系统（自动横向/纵向对比、量化分级）和标准化报告输出功能，在检测灵敏度、诊断效率、结果客观性、工程实用性方面相比传统检测方法和早期FRA设备具有显著优势。

对于技术人员而言，掌握ZX-BRY03的操作和应用，能够高效、准确、无损地评估变压器绕组的机械完整性，为变压器的状态检修、故障诊断、寿命评估提供强有力的技术支撑，是保障电力设备安全运行不可或缺的利器。其完全符合DL/T911-2004标准，也确保了测试工作的规范性和结果的可信度。在电力设备状态监测与故障诊断领域，ZX-BRY03是值得信赖的专业选择。
