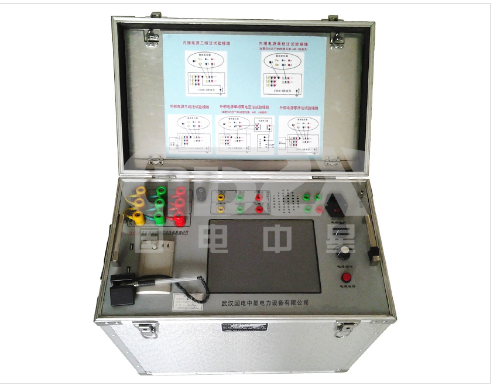

交流法革命：ZXYZ-J变压器有载开关参数测试仪如何取代直流法，解决现场测试瓶颈

变压器有载分接开关（OLTC）是电网调压的核心部件，其动作特性直接关系到变压器的安全稳定运行。传统的直流电阻法测试OLTC参数，虽沿用多年，但在现场应用中存在诸多难以克服的局限性，如波形失真、受绕组接线方式制约、难以捕捉瞬态细节等。ZXYZ-J变压器有载开关交流参数测试仪（以下简称“ZXYZ-J交流测试仪”）的推出，代表了OLTC测试技术的重大突破。它基于先进的交流测试原理和高速数据采集技术，从根本上解决了直流法的痛点，为现场技术人员提供了更真实、更可靠、更全面的开关状态评估手段。本文将从技术原理、性能特点、现场适用性及测试效果等方面，深入对比分析ZXYZ-J交流测试仪相较于传统直流法的显著优势。

一、 核心原理对比：真实波形捕捉 vs. 滤波失真

1.传统直流法：

原理：向开关过渡回路注入直流电流，测量回路电阻变化，间接反映开关触头动作。

关键局限：

严重依赖滤波： 为抑制干扰和获得“稳定”波形，需对采集信号进行强滤波处理，导致波形失真，丢失关键的瞬态细节（如触头微小弹跳、微弱接触不良产生的毛刺）。

波形判读争议： 滤波后的波形形态可能不唯一，不同人员或不同设备对同一开关状态的判读结果可能存在技术争议。

无法捕捉瞬变点： 滤波过程会平滑掉开关动作过程中产生的真实瞬变点，而这些点往往是判断潜在故障的关键。

2.ZXYZ-J交流测试仪（交流法）：

原理：采用50Hz工频或可调交流电源作为测试激励源，利用高速数据采集技术（≥200 k/s/通道） 对开关带绕组切换过程中的交流电压/电流波形进行连续、无滤波的实时采集存储。

核心突破：

真实波形： 高速采集确保能准确捕捉开关动作全过程的每一个瞬变点，不对波形进行任何滤波处理，呈现最原始、最真实的过渡过程波形。

唯一性判读： 真实的波形使得对过渡时间、桥接时间、触头动作时序（三相同期性）等参数的解析结果具有唯一性，消除判读争议。

直接反映缺陷： 波形上的任何不连续、畸变或异常波动，都能直接、清晰地反映出开关内部的隐性缺陷，如过渡电阻断线、触头接触不良、桥接时间异常等。

二、 现场适用性与接线灵活性对比

1.传统直流法：

严重受限于绕组接线： 测试接线高度依赖于变压器绕组的中性点引出方式。对于YN.d、YN.y0等有中性点引出的绕组尚可，但对于Y.y0、D.y0等调压绕组在一次侧且无中性点引出的常见接线方式，直流法测试极其困难甚至无法实施，成为现场测试的“死穴”。

抗干扰能力弱： 直流信号易受现场工频磁场、地网电流等干扰，影响测试稳定性。

2.ZXYZ-J交流测试仪（交流法）：

接线不受限： 最大的优势之一是完全不受变压器绕组接线组别和中性点是否引出的限制。无论是YN.d, YN.y0, 还是Y.y0, D.y0，都能轻松完成测试，彻底解决了直流法在现场束手无策的难题。

内置/外接电源灵活：

内置三相可调电源（0-500V, 1000VA），现场接线极其简便。

支持外接更高电压电源，方便进行高电压试验或零序试验，扩展性强。

抗工频干扰强： 采用同频交流测试，本身具备一定的抗工频干扰能力，结合高速采集和数据处理，测试更稳定。

三、 测试性能与诊断深度对比

四、 ZXYZ-J交流测试仪的核心价值与应用前景

1.提供黄金标准波形： 交流法配合高速无滤波采集，得到的过渡波形是开关动作状态的“真实录像”，为状态评估提供了最可靠的第一手资料。

2.提升缺陷诊断精度与深度： 能够发现传统直流法难以甚至无法检出的早期隐性缺陷（如触头轻微烧蚀、接触压力不足导致的瞬时接触电阻增大、过渡电阻早期劣化等），将故障隐患消除在萌芽状态，显著提升设备可靠性。

3.彻底解放现场测试： 突破接线限制，使得所有类型、所有电压等级（10kV-500kV）的OLTC现场测试成为可能，大大提高了测试覆盖率和效率。

4.智能化与信息化： 强大的数据处理能力、便捷的数据导出接口（U盘）、以及支持3G网络上传至智能电网生产管理系统（PMS），实现了测试数据的数字化、网络化和可追溯化，符合现代电网智能化运维的发展趋势。

5.推动规程更新与技术迭代： 随着ZXYZ-J交流测试仪在现场的广泛应用和其技术优势的不断验证（文中提及已积累多台实测案例），交流法取代直流法成为现场OLTC参数测试的主流和推荐方法已成为必然趋势。该设备将成为变电站现场不可或缺的常规测试装备。

结论：

ZXYZ-J变压器有载开关交流参数测试仪并非简单的功能升级，而是基于交流测试原理和现代高速数据采集技术的一次革命性创新。它从根本上克服了传统直流法在波形真实性、判读唯一性、现场适用性（尤其是接线限制）和隐性缺陷检出能力等方面的固有缺陷。

对于一线技术人员而言，掌握和应用ZXYZ-J交流测试仪意味着：

1.能够获取最真实、最具诊断价值的OLTC动作波形。

2.能够高效、无死角地完成各类接线变压器的OLTC现场测试。

3.能够更早、更准确地发现开关潜在缺陷，为设备状态检修提供坚实依据。

4.其智能化特性提升了工作效率并符合电网数字化管理要求。

ZXYZ-J交流测试仪的推广和应用，标志着变压器有载开关参数测试技术迈入了一个新的时代——一个以真实波形、精准诊断、全面覆盖为特征的时代。它必将成为保障电力变压器安全稳定运行、提升电网智能化运维水平的关键利器。技术人员应积极学习掌握这一先进技术，迎接交流法测试时代的到来。
