高精度与便携性兼备:FRC系列交直流高压分压器技术解析与应用

发布时间:2025-09-01 浏览数:13

在电力系统试验、高压设备检测及科研测量中,高压分压器是一种关键测量设备,用于将高电压转换为低电压信号,以供仪表读取或数据采集。FRC系列交直流高压分压器作为一种既可测量直流高压又可测量交流高压的多功能仪器,凭借其高精度、良好的线性特性以及稳定的性能,已成为现场高压测量的理想选择。本文将从技术指标、结构特点及应用优势等方面对该系列分压器进行详细分析,并为技术人员提供选型与使用参考。


一、产品概述

FRC系列交直流高压分压器采用平衡式等电位屏蔽结构和高品质电子元件,整体封装于完全密封的绝缘筒内。该设计不仅有效抑制了局部放电,还显著提高了设备的抗干扰能力和长期稳定性。分压器与测量仪表通过屏蔽线连接,支持远距离读数,兼具操作安全性和数据直观性。

该产品也被广泛称为交直流数字分压器、阻容式交直流分压器、高压直流分压器等,适用于变电站、高压实验室、电力设备生产测试等多种场合。

二、主要技术指标对比分析

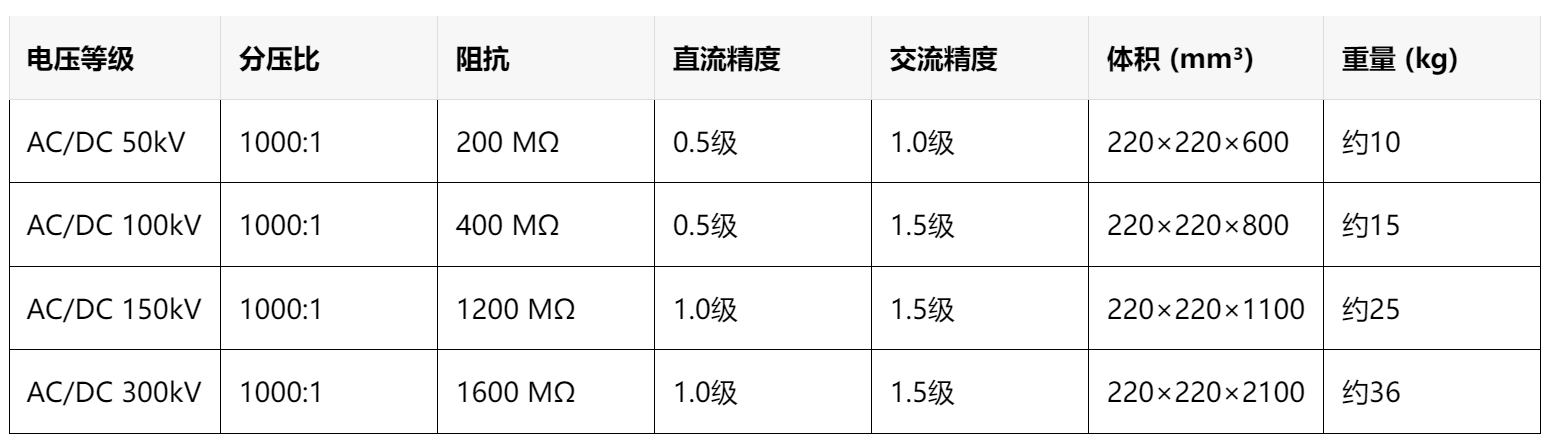

FRC系列提供多种电压等级,覆盖AC/DC 50kV~300kV范围。如下表所示,不同规格在阻抗、精度、体积和重量等方面存在明显差异,适用于不同应用场景:


关键指标解读:

  • ●      分压比:全系列统一为1000:1,便于配套标准测量仪表,读数直观。

  • ●      输入阻抗:随着电压等级提高,阻抗显著增加(200MΩ~1600MΩ),有效降低对被测量系统的影响,尤其适合高阻抗回路测量。

  • 精度性能:

  • ●      直流测量精度普遍较高(0.5级~1.0级),适合对直流高压有严格要求的场合,如HVDC系统测试。

  • ●      交流精度保持在1.0~1.5级,满足大多数工频及高频高压测量需求。

  • 体积与重量:

  • ●      全系列设备截面尺寸保持一致(220×220mm),高度随电压等级增加。

  • ●      重量从10kg到36kg,中低电压型号便于携带,适合现场作业;高电压型号虽重量增加,仍属同类产品中较轻便。

三、结构与性能特点

  1. ●      等电位屏蔽结构:
    有效避免外部电场干扰,保证测量结果稳定可靠。

  2. ●      优质绝缘与封装工艺:
          采用进口填充材料,结构紧凑,局部放电量极低,绝缘性能优异,保障设备与人员安全。

  3. ●      高线性度与输入阻抗:
          线性度良好,减小非线性误差;高输入阻抗确保对被测电路影响最小。

  4. ●      环境适应性:
          工作温度0~40℃,湿度≤85%RH,能适应大多数现场试验环境。

四、应用建议与选型指南

  • ●      50kV型号:适用于中低压设备检测、院校实验、配电系统测试等场景,重量轻、便于携带。

  • ●      100kV~150kV型号:常见于高压开关、互感器、电缆等设备的交直流耐压试验,兼顾精度与便携。

  • ●      300kV型号:适用于超高压设备、电力变压器、GIS等场合的高压测量,虽体积较大,但仍优于传统分压设备的便携性。

五、结语

FRC系列交直流高压分压器融合高精度测量与优良便携设计,其多电压等级、统一的分压比和良好的环境适应性,使其成为高压测试领域的理想工具。技术人员在选型时应根据实际电压需求、精度要求及现场条件进行综合判断,以充分发挥该设备的性能优势。

注:本文数据基于产品技术指标编制,具体使用请以实际工况和设备说明书为准。
