超低频耐压测试技术革新:ZXVLF系列在电力设备测试中的优势与应用

发布时间:2025-09-02 浏览数:11

在电力系统中,高压耐压试验是评估电气设备绝缘性能的关键环节,传统上主要采用工频(50Hz/60Hz)交流耐压试验和直流耐压试验。然而,随着设备容量不断增大,尤其是对大中型发电机、电力电缆等大电容试品进行测试时,工频试验往往需要庞大、笨重且昂贵的试验变压器或谐振装置,不仅现场操作困难,也对测试安全性和经济性提出了挑战。



为解决这一问题,0.1Hz超低频耐压试验技术应运而生,并已被国际电工委员会(IEC)推荐使用。我国也相继出台多项行业标准,如DL/T 849.4–2004,推动该技术在国内的普及。在众多超低频测试设备中,ZXVLF系列超低频高压发生器凭借其先进的技术架构和优异的综合性能,成为替代传统工频试验设备的理想选择。

一、超低频技术的理论基础与等效性

超低频(0.1Hz)耐压试验的基本原理是通过大幅降低测试频率,显著降低对电源容量的要求。从理论计算可知,其所需电源容量仅为工频的1/500。这意味着在达到相同电场强度和绝缘评估效果的前提下,设备体积、重量都大幅减小,更适合现场使用。多年来的理论与实践证明,0.1Hz超低频试验在发现绝缘缺陷方面与工频试验具有良好等效性,已成为国际上公认的替代方法。

二、ZXVLF系列的核心技术优势

相较于早期机械式超低频发生器和部分同类国产甚至进口设备,ZXVLF系列体现出多方面的技术突破:

  1. ●       智能控制与精准输出:
    采用数字变频技术和微电脑控制,实现升压、稳压、测量全自动化。高低压闭环负反馈控制技术的应用,有效克服了容升效应,保证电压输出的稳定性和准确性。

  2. ●       高精度采样与真实数据获取:
    电压和电流信号均直接从高压侧采集,避免了传统中间变压引入的误差,数据更真实可靠,有助于准确判断试品绝缘状态。

  3. ●       多频率支持与广泛适用:
    支持0.1Hz、0.05Hz及0.02Hz多种超低频测试频率,用户可根据不同试品和标准要求灵活选择,扩展了设备的应用范围。

  4. ●       全面的保护机制:
    具备过压、高低压过流等多重保护,响应时间不超过10毫秒,结合光电隔离控制技术,保障操作人员及试品安全。

  5. ●       人性化操作体验:
    配备7寸大尺寸电容触摸屏,支持中英文界面切换,操作流程简洁直观,测试结果可自动存储和打印,显著提升现场工作效率。

  6. ●       良好的便携性与户外适应性:
    整机体积小、重量轻,非常适合变电站、野外现场等移动测试场景,克服了传统设备笨重不易搬运的痛点。

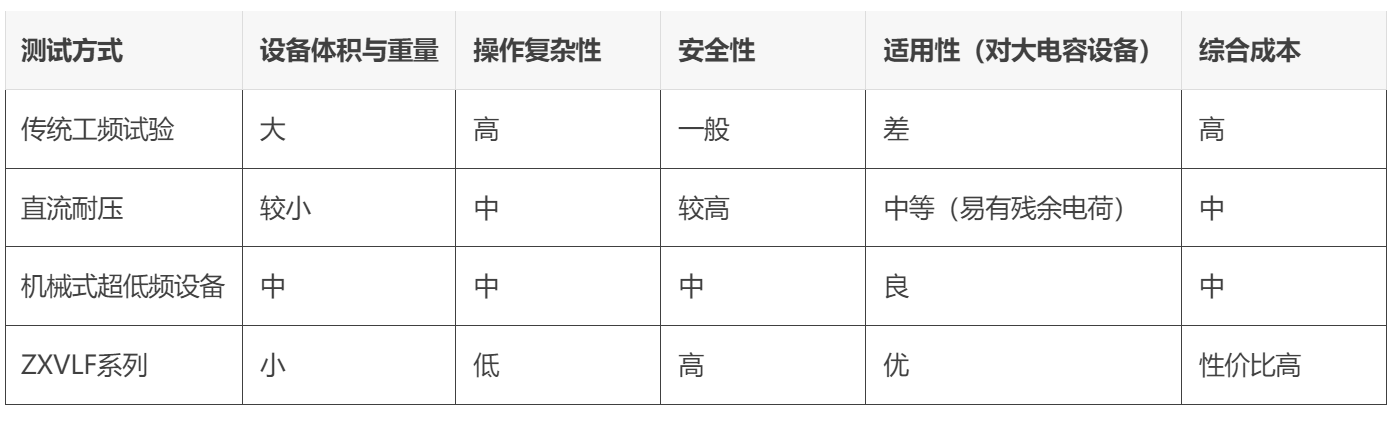

从对比中可看出,ZXVLF系列不仅在技术性能上达到新高度,也在实用性、经济性和安全性方面表现突出。

四、总结

超低频耐压试验技术是高压测试的发展方向,尤其适合电容值较大的电力设备。ZXVLF系列作为新一代超低频高压发生器,集成了智能控制、高精度采样和多重安全保护等先进技术,既符合国家与行业标准要求,也极大提升了现场测试的效率和可靠性。推荐技术单位在发电机、电力电缆等设备的绝缘诊断中积极采用这一设备,以推动测试手段的升级与优化。
