GTB系列干式试验变压器技术解析与应用优势
在电力设备的绝缘性能检测中,高压试验变压器是不可或缺的关键设备。国电中星生产的GTB系列干式试验变压器,凭借其先进的制造工艺和卓越的性能指标,已成为现场高压试验的首选设备。本文将从技术参数、结构特点、性能对比及应用建议等方面,对该系列产品进行深入剖析。
一、产品概述
GTB系列干式试验变压器采用线圈绕组环氧真空浇注及CD型铁芯新工艺,与传统油浸式变压器相比,具有重量轻、体积小、绝缘强度高、抗湿能力强等显著优点。同时,通过优化磁路设计,有效削弱漏磁,提升变压器承受短路电流冲击的能力。
该系列产品适用于电力系统、电气设备制造厂、科研单位等,用于进行工频耐压试验、直流耐压试验及局部放电测量等。
二、主要技术参数一览
规格型号 | 容量(kVA) | 输出电压(kV) | 输出电流(mA) | 直流高压(kV) | 外形尺寸(mm) | 重量(kg) |
---|---|---|---|---|---|---|
GTB-1.5/50 | 1.5 | 50 | 30 | — | 250×180×370 | 13 |
GTB-3/50 | 3 | 50 | 60 | — | 330×270×550 | 30 |
GTB-5/50 | 5 | 50 | 100 | 70 | 400×330×670 | 47 |
GTB-10/50 | 10 | 50 | 200 | — | 430×370×750 | 68 |
GTB-20/50 | 20 | 50 | 400 | — | 470×370×750 | 85 |
GTB-30/50 | 30 | 50 | 600 | — | 520×410×780 | 120 |
GTB-5/100 | 5 | 100 | 50 | — | 430×370×1100 | 66 |
GTB-10/100 | 10 | 100 | 100 | — | 470×370×1100 | 77 |
GTB-20/100 | 20 | 100 | 200 | 140 | 520×410×1050 | 120 |
GTB-30/100 | 30 | 100 | 300 | — | 600×140×1050 | 160 |
GTB-50/100 | 50 | 100 | 500 | — | 650×460×1010 | 230 |
三、性能特点与技术优势
1. 结构设计先进
● 环氧真空浇注:提升机械强度与绝缘性能,避免油浸设备的渗漏问题。
● CD型铁芯:磁路分布均匀,漏磁小,效率高。
2. 轻量化与便携性
● 相比同容量油浸变压器,重量减轻约30%~50%,更便于现场搬运与安装。
3. 输出性能优异
● 输出电压波形畸变率 ≤1%
● 电压不稳定度 <1%
● 支持交直流两用,直流高压输出稳定。
4. 保护功能完善
● 具备过电压保护功能,保障设备与人员安全。
● 温升控制良好,表面温升 <55℃。
5. 运行时间灵活
● 额定容量下可持续运行0.5小时;
● 支持间歇运行模式,如10kVA以下每2小时可运行0.5小时。

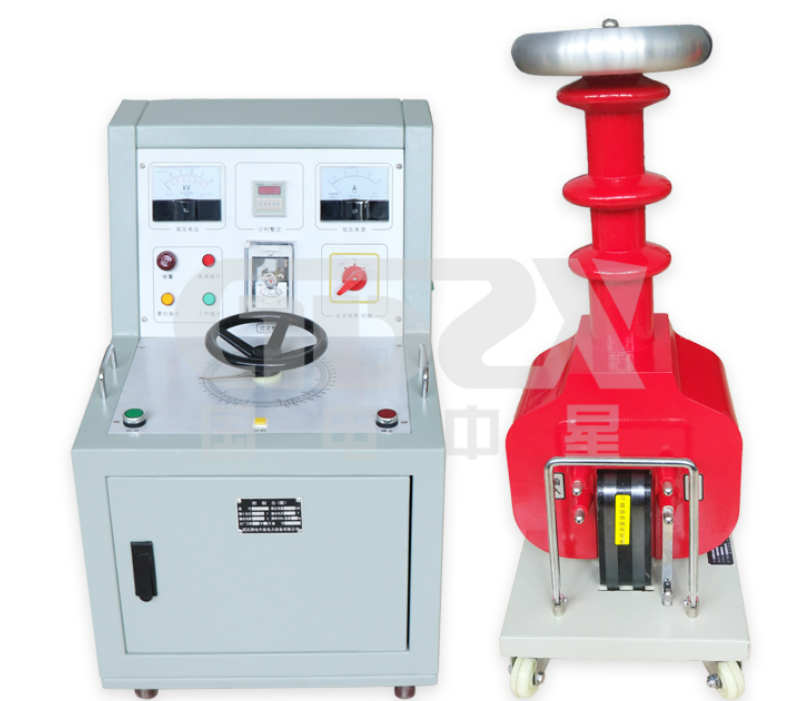

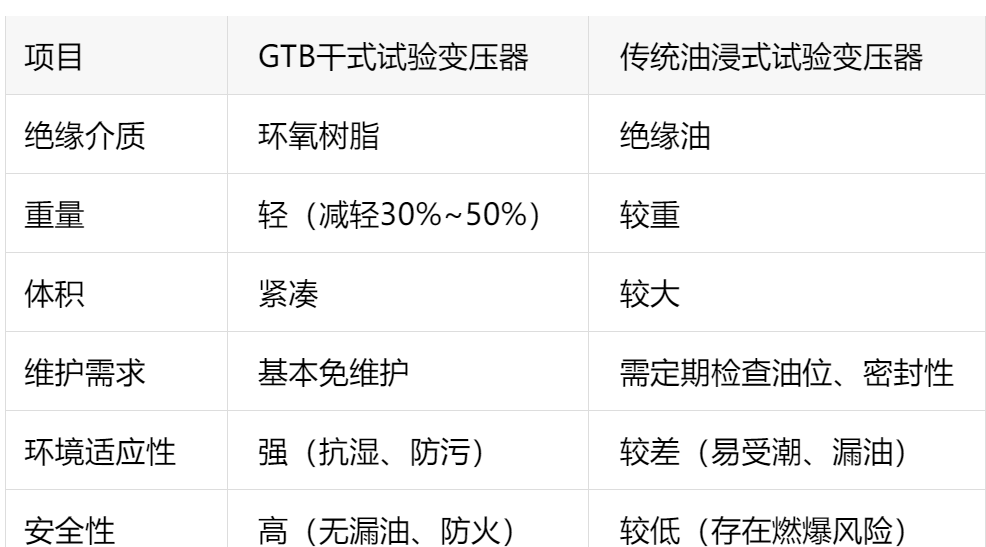

四、与油浸式试验变压器的对比
五、应用建议与选型指南
● 选型依据:根据试验电压、电流需求选择合适容量和输出电压的型号。
使用场景:
● 室内/外现场试验;
● 需频繁移动的场合;
● 对安全性和环境要求较高的场所。
运行注意:
● 避免长时间满负荷运行;
● 注意散热,避免高温环境下连续使用。
六、结语
GTB系列干式试验变压器通过材料与工艺的创新,实现了高压试验设备的小型化、轻量化和高可靠性,尤其适合现场试验和高标准绝缘测试需求。其优异的技术性能和完善的保护功能,使其成为电力试验领域中值得信赖的新型设备。
对于技术人员而言,掌握其技术特点与适用场景,将有助于提升试验效率与安全性,推动高压试验工作的标准化与现代化。
