轻量化与高性能：YDQ系列充气式试验变压器的技术解析与应用优势

在电力设备试验领域，试验变压器是进行高压试验的关键设备，其性能直接影响测试的准确性与现场操作的安全性。传统的油浸式试验变压器虽广泛应用，但存在重量大、易污染、维护复杂等问题。近年来，YDQ系列充气式试验变压器凭借其显著的技术进步和优异的综合性能，逐渐成为现场高压试验的理想选择。本文将从技术参数、结构特点、性能对比及应用优势等方面对该系列产品进行系统分析。

一、产品概述

YDQ系列充气式试验变压器采用SF₆气体作为绝缘介质，取代传统的绝缘油，实现了设备的轻量化、无油化和高可靠性。该系列产品电压等级覆盖广泛，容量从1.5 kVA 至 50 kVA，高压侧电压可达200 kV，适用于各类高压试验场景，包括交流耐压、直流耐压、局部放电检测等。

二、主要技术参数分析

从提供的参数表可以看出，YDQ系列产品具备如下技术特征：

• ●      容量范围广：1.5 kVA ~ 50 kVA，满足不同试验需求。

• ●      高压侧电压等级多样：50 kV、100 kV、150 kV、200 kV等多档可选。

• ●      低压侧标准电压：多为200 V或400 V，兼容常规电源。

• ●      阻抗电压稳定：多数型号保持在8%~10%，具有良好的电气特性。

• ●      空载电流低：全部型号＜4%，能耗低，效率高。

• ●      温升控制优异：6分钟温升试验均控制在50℃以内，散热性能良好。

• ●      重量轻、体积小：如10/50型号仅60 kg，相比同等级油浸变轻40%以上。

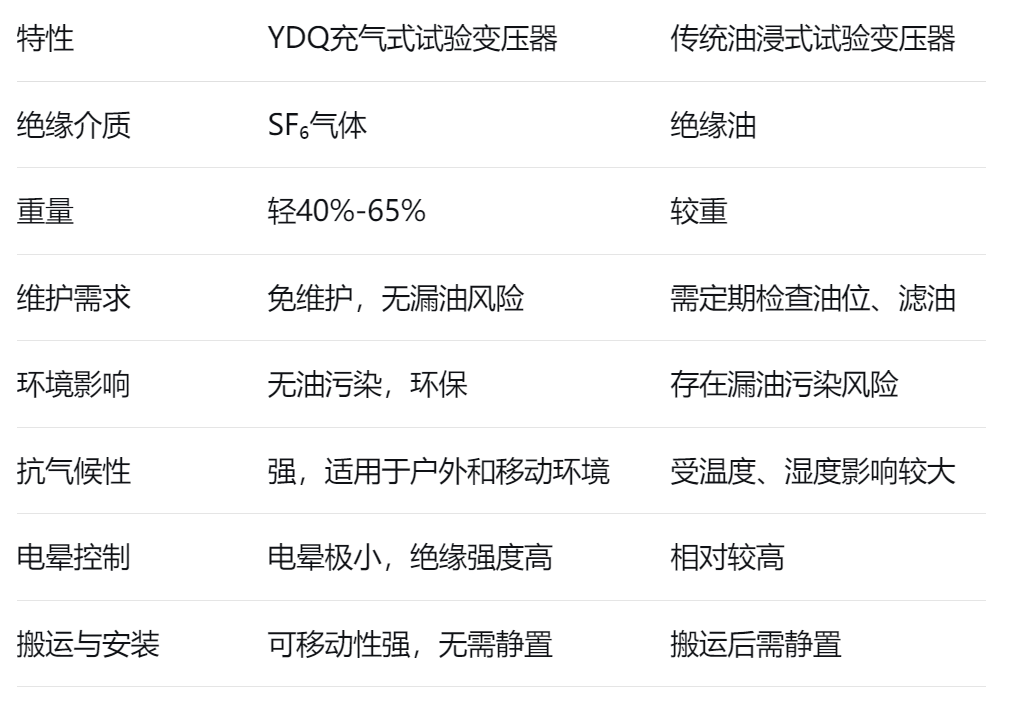

三、与传统油浸式试验变压器的对比

四、性能特点详解

1. 轻量化设计与便携性

YDQ系列采用高强度铝合金外壳与紧凑型结构设计，大幅减轻设备重量。例如20/200型号仅重140 kg，而同等油浸变可能超过300 kg，极大提升了现场试验的机动性。

2. 高绝缘强度与低电晕

SF₆气体具有优异的绝缘性能和灭弧能力，使其在相同体积下能承受更高电压，电晕现象明显减少，适用于对电磁干扰敏感的高精度试验环境。

3. 环境适应性强

无需担心油品凝固、泄漏或污染问题，可在-25℃至45℃环境下稳定运行，特别适合南方潮湿、北方寒冷或高海拔地区使用。

4. 无需静置，即搬即用

油浸式变压器在搬运后需静置以排除气泡，而充气式结构无此限制，大幅提升试验效率。

五、应用场景推荐

• ●      电力系统现场试验：如变电站、发电厂、线路巡检中的耐压试验。

• ●      频繁移动试验场合：如第三方检测机构、设备制造商、科研单位。

• ●      对洁净度要求高的场所：如室内实验室、GIS设备区、新能源场站。

• ●      高海拔、高湿度等恶劣环境：如山区、沿海地区的电力设备试验。

六、结语

YDQ系列充气式试验变压器通过技术革新和材料优化，在保持高性能的同时实现了设备的轻量化、环保化和高可靠性。其显著的技术优势与良好的现场适应性，使其成为现代高压试验中替代传统油浸设备的优选方案。建议技术人员在选型时结合具体试验需求、环境条件与移动频率，合理选用该系列产品，以提升试验效率与安全性。
