FRA系列油浸式交直流高压分压器技术解析与选型指南

在电力系统的现场测试、高压实验室的科研教学中，对高电压进行安全、可靠的测量是一项基础且关键的工作。油浸式交直流高压分压器作为实现这一功能的核心设备，其性能与选型的恰当与否直接关系到测量的准确性和操作的安全性。本文将围绕FRA系列油浸式交直流高压分压器，深入解析其技术特点，并对不同型号进行对比，为技术人员的设备选型与应用提供参考。

一、 产品概述与核心设计理念

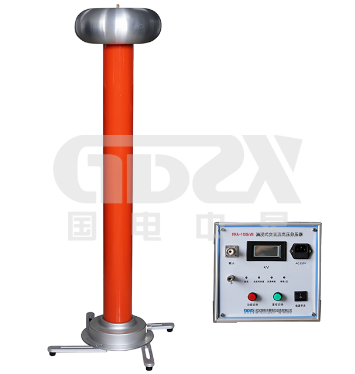

FRA系列高压分压器采用了经典的“高稳定无源阻容分压器+高精度数字电压表”的组成架构。其设计理念突出便携性、适用性及操作简便性。

○   一体化便携设计：所有组件，包括分压器本体、数字电压表、测量线、电源线及说明书，均集成于一个轻型铝合金箱内。这种设计非常适合需要频繁移动、在野外或不同实验室间进行作业的技术人员。

○   宽范围应用场景：设备同时具备交流（AC）和直流（DC）高压测量能力，使其既能服务于电力系统的现场高压检测，也能满足高等院校及科研机构在实验室中进行各类高压实验的需求。

○   用户友好操作：产品强调“操作简单，极易上手”，降低了高压测量的技术门槛，有助于提高工作效率并减少因操作复杂引发的失误。

二、 关键技术指标深度解析

以文档中详尽的100kV型号技术指标为例，我们可以解读出该系列产品的核心性能：

1.测量范围与精度：支持AC/DC 100kV测量，全量程范围内精度均为0.5级。这表明该设备在额定电压下具有较高的测量准确度，能够满足绝大多数工程和实验的精度要求。

2.分压器阻抗与分压比：400MΩ的高阻抗设计意味着在测量时从高压回路汲取的电流极小，对待测高压系统的影响微乎其微。5000:1的固定分压比，使得高压信号能够等比例地转换为低压仪表可安全测量的信号，计算简便直观。

3.环境适应性：明确规定了使用环境温度（0~40℃）和湿度（≤65%），为在复杂现场环境下设备的可靠运行提供了明确指引。分压器采用油浸式设计，这不仅能有效绝缘，还能增强散热能力和内部元件的稳定性。

三、 型号规格横向对比与选型建议

从提供的型号规格表可以看出，FRA系列通过清晰的型号编码来区分不同电压等级和精度等级，方便用户快速选型。

型号编码规则分析：

○   FRA-XXXkV：前缀“FRA”代表系列，后缀“XXXkV”明确指示了该型号的额定测量电压（如100kV, 200kV, 300kV）。

○   精度等级后缀（B/C/D）：这是选型的关键。后缀字母代表了该型号在交流和直流测量下的精度等级。

◇   B型：AC 1.5级 / DC 1.0级

◇   C型：AC 1.0级 / DC 0.5级

◇   D型：AC 0.5级 / DC 0.5级

选型建议：

○   对于预算敏感或要求不高的教学、普测场景：可选择B型设备。它提供了基础的测量功能，能够满足大部分定性或要求不高的定量测量。

○   对于多数工程现场和标准实验室：C型或D型是更为合适的选择。它们提供了更高的测量精度，尤其D型在交直流测量上均达到了0.5级，适合用于设备校验、精度要求较高的实验及需要出具权威检测报告的场合。

○   根据电压需求：根据待测系统的最高电压，选择100kV、200kV或300kV的型号，并建议保留一定的电压余量，以确保设备长期使用的安全与稳定。

四、 总结

FRA系列油浸式交直流高压分压器凭借其一体化便携设计、明确的技术指标和清晰的型号梯度，为技术人员提供了一个覆盖多场景、满足不同精度需求的高压测量解决方案。在选型时，技术人员应紧密结合自身的电压测量范围、精度要求及预算进行综合考量，从而选出最适配工作需求的型号，确保高压测量任务的安全、准确与高效完成。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
