高电压测试仪器的量值溯源与技术保障——ZXTD-10kV检定装置功能解析

在电力设备的生产制造、安装验收及日常维护中，耐电压测试仪是保障电气安全不可或缺的关键设备。其输出参数的准确性直接关系到被测设备绝缘性能的判断结果，因此，对耐电压测试仪本身进行定期、规范的检定至关重要。本文将以ZXTD-10kV耐电压测试仪检定装置为核心，深入解析其技术特点，并与通用测量方案进行对比，为技术人员在设备选型与量值溯源工作中提供参考。

一、 定位与需求：为何需要专用检定装置？

传统的校准方法可能依赖于标准电压分压器和标准电流表等分立设备组合。这种方法不仅接线复杂、效率低下，且在高电压、小电流的测量场景下，难以兼顾精度、安全性与波形分析等综合需求。

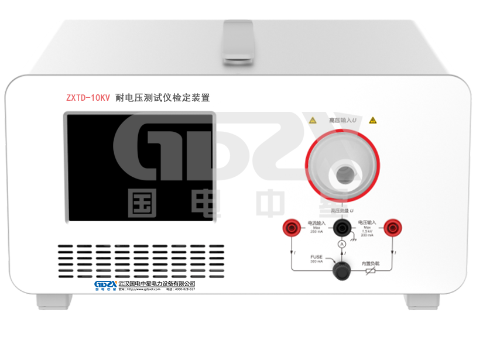

ZXTD-10kV检定装置的出现，正是为了应对这一挑战。它是一款专用于检定耐电压测试仪的集成化设备，其设计目标明确：为10kV及以下、准确度等级为1级/2级的交/直流耐电压测试仪，提供一站式、高可靠性的检定解决方案。

二、 核心功能技术深度解析

与通用或分立设备方案相比，ZXTD-10kV在以下几个核心功能上展现出显著的技术优势：

1. 集成化泄漏电流检定能力

○   技术要点：装置内置6kΩ~8MΩ的可调电阻负载，可直接模拟不同的泄漏电流状态。

○   对比优势：相较于外接可调电阻箱的繁琐操作，内置负载实现了检定过程的集成化与快速设置。用户可直接在装置上设定阻值，轻松检定耐压测试仪的击穿报警电流阈值，避免了因外接设备引入的接线误差和安全隐患。

2. 多参数同步测量与波形分析

○   技术要点：在测量交流高压时，可同步显示电压波形并计算失真度；在测量直流高压时，可同步显示纹波系数。

○   对比优势：通用高压表通常只显示电压有效值或平均值，而ZXTD-10kV将“幅值测量”与“波形质量分析”合二为一。这对于判断耐压测试仪的输出电源质量是否达标至关重要，能有效发现电源谐波含量过高或直流稳压性能不佳等隐蔽问题。

3. 精准的输出持续时间测量

○   技术要点：可精确测量0.1s~1000s范围内的电压输出持续时间，并允许用户设置电压触发的起始值或结束值。

○   对比优势：手动计时或使用普通计时器存在人为误差和触发不准确的问题。该装置的电子化计时功能，特别是可设定的触发阈值，使得对耐压测试仪“升压-计时-降压”整个过程的时序检定更为客观、准确。

4. 安全性与人机工程设计

○   技术要点：配备专用高压测试线，操作界面通过绿色闪烁提示当前检测项目对应的接线端子。

○   对比优势：高压测试中的误接线风险极高。该装置的接线提示功能，如同一个内置的“操作向导”，能有效防止技术人员在复杂的检定项目中接错线路，极大提升了操作的安全性与规范性。

三、 关键性能指标对比

从技术指标来看，ZXTD-10kV在测量范围与不确定度上能够很好地匹配其目标检定对象。

○   电压测量：覆盖100V~10kV，基本不确定度为0.5级（可选配0.2级），完全满足对1级/2级耐压测试仪的检定要求。

○   电流测量：覆盖0.1mA~25mA，同样具备0.5级精度，特别是对小至0.1μA电流的分辨力，对于检定高灵敏度的泄漏电流报警功能尤为重要。

四、 综合应用场景与选型考量

ZXTD-10kV检定装置适用于以下场景：

○   计量机构对送检的耐压测试仪进行检定。

○   电力设备制造企业的品控实验室，用于对在用的耐压测试仪进行内部校准。

○   大型工矿企业的设备维护部门，用于安全工器具的周期性校验。

在与分立方案或其他同类产品对比选型时，技术人员应重点关注：

1.功能集成度：是否将电压、电流、负载、波形分析、计时等功能集于一体，减少外设依赖。

2.操作安全性：是否具备明确的防误操作设计和安全防护措施。

3.测量效率：触控屏、自动量程、向导式接线提示等功能是否能显著提升检定效率。

4.技术拓展性：如选配更高精度的模块或大功率负载箱（如文中提到的1000VA负载箱）的能力，以满足未来可能出现的更高需求。

五、 总结

综上所述，ZXTD-10kV耐电压测试仪检定装置通过其高度集成化、多参数同步测量和强化安全设计，为耐电压测试仪的量值溯源提供了一套高效、可靠的解决方案。相较于传统的分立设备组合方案，它在功能完整性、操作便捷性和安全性上具有明显优势。对于需要建立或升级内部检定能力的技术团队而言，选择这样一款专用的检定装置，是保障高压测试数据准确可信、提升整体工作效率的重要技术决策。
