便携式振荡波局部放电测试系统技术解析与应用探讨 ——以ZX-MV60为例

电缆作为电力系统中电能传输的重要载体，其绝缘状态直接关系到电网运行的可靠性与安全性。局部放电检测是评估电缆绝缘健康状况的关键手段之一。近年来，振荡波局部放电测试技术因其便携、无损、高效等特点，逐渐在中高压电缆现场测试中得到推广应用。本文将以ZX-MV60电缆振荡波测试系统为例，对其技术特点、性能参数与现场适用性进行分析，并与常规测试方法进行对比，为现场技术人员提供选型与操作参考。

一、ZX-MV60系统概述与技术定位

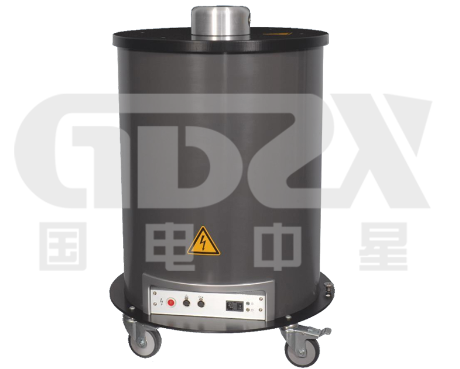

ZX-MV60是一款针对35kV及以下中高压电缆设计的便携式振荡波局部放电测试系统，集成高压源、耦合电容、分压器、数据采集与处理单元于一体，具备局部放电检测、定位与电缆介损评估等功能。其设计理念强调“紧凑化、便携化、智能化”，适用于现场快速测试与状态诊断。

二、核心性能参数分析

1. 输出能力与测试范围

●   输出电压：峰值60kV，对应有效值42.4kV，满足35kV及以下电缆测试电压要求。

●   试品电容支持：最大10μF，可测试更长距离或更大电容的电缆，扩展了现场适用性。

●   局放测量精度：1pC，符合IEC60270标准，具备较高的检测灵敏度。

2. 系统集成与便携性

●   一体化设计：高压模块、采集单元、耦合装置等集成于单机内，减少外部接线，提升现场操作效率。

●   尺寸与重量：直径约695mm，高度1080mm，重量80kg，相比传统谐振系统更便于搬运与现场部署。

●   供电要求：单相110-240V，50Hz左右，适应多数现场电源条件。

3. 功能扩展与智能化

●   局放定位功能：支持150kHz–50MHz带宽，定位精度可达0.1m，集成TDR校准模式，适用于长短电缆自适应定位。

●   数据接口与软件：支持USB与以太网通信，配备图形化分析软件，支持历史数据对比、网络共享与远程访问。

●   系统可升级：软件支持持续更新，兼容未来功能扩展与算法优化。

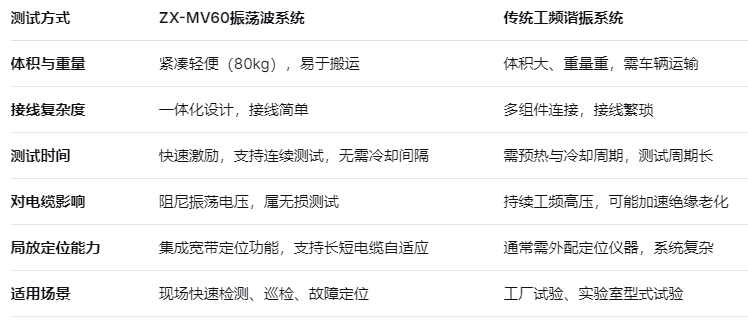

三、与传统测试方法的对比

四、现场应用建议与注意事项

1. 适用场景

●   35kV及以下交联聚乙烯电缆、橡塑电缆的现场绝缘状态评估。

●   电缆故障初步定位、检修前后性能对比。

●   配电网、工矿企业、轨道交通等领域的电缆预防性试验。

2. 操作与安全要点

●   测试前应确认电缆额定电压与测试电压匹配，避免过压损伤。

●   确保接地可靠，系统具备双接地保护与欠压/过压保护功能。

●   软件应合理设置滤波带宽与触发阈值，避免环境干扰影响测试结果。

3. 数据解读与诊断

●   结合局放量、相位图谱、定位结果进行综合判断。

●   利用软件对比功能，建立电缆状态趋势档案。

●   介损因子（0.1%–10%范围）可作为辅助绝缘老化评估指标。

五、总结

ZX-MV60作为一款高度集成、便携智能的振荡波局部放电测试系统，在保证测试功能完整性的同时，显著提升了现场操作的便利性与安全性。其适用于中高压电缆的快速绝缘诊断与故障定位，可作为现场巡检与状态评估的有效工具。技术人员在实际应用中应结合电缆类型、现场环境与测试目标，合理设置参数、规范操作流程，充分发挥该设备在电缆运维中的技术价值。
