无线高压核相技术解析与现场应用——以TAG-8002核相仪为例

在电力系统的运行、检修与运维过程中，相位核对是一项至关重要且频繁开展的基础性工作。传统的核相方法往往需要停电操作或近距离接触带电设备，存在安全风险高、效率低、受环境制约大等问题。随着无线传输技术与智能传感技术的发展，无线高压核相仪逐渐成为现场作业的主流工具。本文将以TAG-8002无线高低压核相仪为例，对其技术原理、性能特点与现场适用性进行分析，并与传统核相方式进行比较，为一线技术人员提供参考。

一、技术原理与系统构成

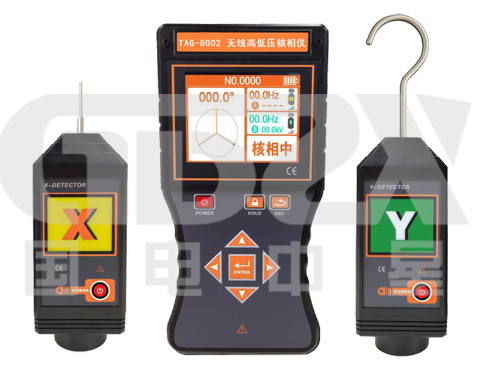

TAG-8002核相仪采用非接触式电场感应与双频无线传输技术，系统主要由探测器、无线接收器与绝缘杆组成。其工作流程如下：

●   信号采集：探测器通过电场感应方式获取线路电压信号，内置处理电路将其转换为相位与电压数据。

●   无线传输：通过315MHz与433MHz双频传输，将数据发送至接收端，抗干扰能力较强，空旷环境下传输距离可达约160米。

●   智能比对与提示：接收器对两路相位信息进行实时比对，通过3.5英寸彩屏显示相位差、电压、频率及向量图，并配备语音提示功能，直观提示“同相”“异相”等状态。

该设计实现了高压侧不接触、人员远离作业的安全核相模式，特别适用于高空、密集排线、交叉跨越等复杂现场。

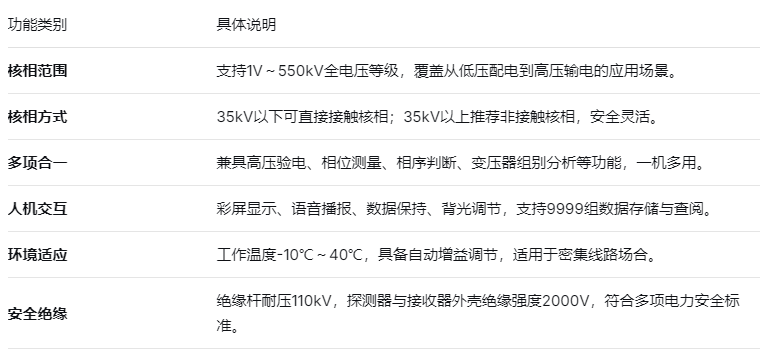

二、核心功能与性能参数

该仪器在设计中注重多功能集成与操作便捷性，主要具备以下特点：

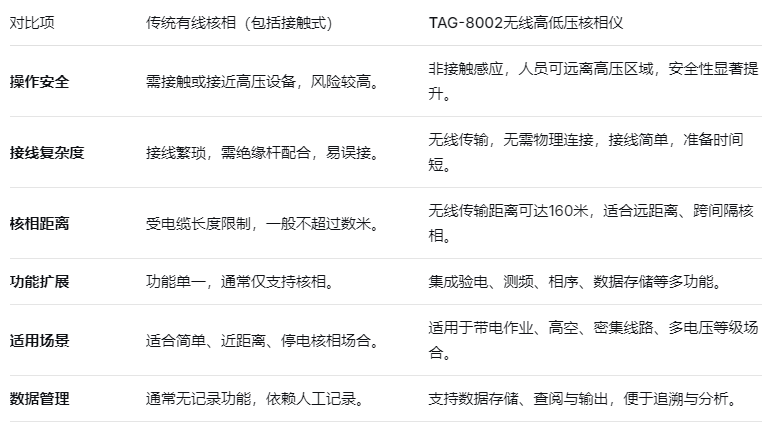

三、与传统核相方式的对比分析

四、现场应用注意事项

为确保核相作业的安全与准确，建议在实际操作中注意以下几点：

1.作业前检查：确认仪器电量充足，绝缘杆完好，开机进行自检与功能验证。

2.环境评估：避免在特强电磁场或存在同频无线干扰的环境下使用，确保信号稳定。

3.核相方式选择：根据电压等级选择接触或非接触方式，35kV以上线路优先采用非接触渐进靠近方式。

4.信号确认：核相前应通过语音与界面提示确认“X、Y信号正常”，再进行比对。

5.数据复核：重要核相操作建议多次测量，必要时采用其他方法进行验证。

五、总结

无线高压核相仪代表了电力现场检测工具向智能化、无线化、高安全方向的发展趋势。TAG-8002以其宽电压适应、双模核相、多功能集成、良好的人机交互与较强的环境适应性，为现场技术人员提供了一种安全、高效、可靠的核相解决方案。正确理解其技术特点与适用场景，有助于提升核相作业的规范化与可靠性，为电力系统的安全稳定运行提供有力支撑。
