中置柜无线核相技术解析与TAG-8200型设备应用评述

在中置柜核相作业中，传统有线核相方式常面临操作不便、安全风险较高等实际问题。无线核相技术的引入为这类场景提供了新的解决方案。本文以TAG-8200中置柜无线核相器为例，探讨其在开关柜核相中的应用特点与技术表现。

一、设备结构与适用场景

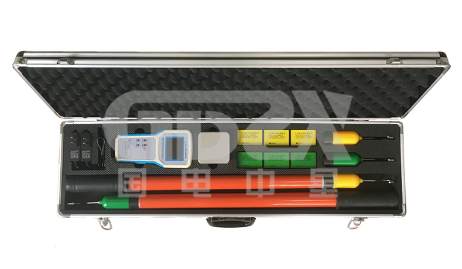

TAG-8200专用于带有五防功能的开关柜核相，通过采集器固定于上下刀闸母排上，可实现三相同时测量。设备同时配备通用发射器，支持两条高压线路并网或环网核相，适用于5V～220kV交流线路及二次带电显示器核相，兼具高压验电功能。

二、关键技术指标分析

1.相位与频率测量
相位差误差≤5°，频率准确度±0.1Hz，满足现场核相基本精度要求。

2.跨电压测量能力
支持5V～220kV宽范围测量，高压测量时泄漏电流＜10μA，有助于保障操作安全。

3.无线传输性能
接收主机与发射器最大传输距离约100米，与采集器间距约60米，适应开关柜室内布置环境。

4.环境适应性
工作温度范围-35℃～+45℃，湿度≤95%RH，可应对变电站常见环境条件。

三、现场操作与功能特点

1.语音与界面辅助
真人语音提示操作步骤与结果，3.2英寸彩屏同步显示相位差、频率、矢量图等信息，降低误操作可能。

2.低功耗与续航设计
采集器与发射器功耗＜0.1W，主机＜0.3W，内置可充电锂电池，支持连续作业。

3.安全与便捷性提升
无线传输避免接线困扰，具备自动关机功能，整机重量约8kg，便于现场携带与布置。

四、技术比较与适用建议
与传统有线核相方式相比，TAG-8200在操作安全性、布置灵活性和人机交互方面具有提升。尤其适用于中置柜等空间受限、安全要求较高的核相场景。在实际选型中，可结合是否需远程核相、是否需要兼容二次核相等需求进行评估。

结语
无线核相技术为中置柜等封闭式开关设备核相提供了可行且相对安全的解决方案。TAG-8200以其结构设计、无线传输与人机交互特点，在现场核相作业中具有一定的适用性，建议结合实际工况进一步验证其稳定性与操作效率。
