配网设备在线监测技术解析——ZX-JF204集成化局放与温度监测装置

在配电网系统中，环网柜、电缆分支箱等一次开关设备的绝缘状态直接影响供电可靠性。局部放电（PD）是绝缘劣化的重要早期征兆，而电缆接头温度则是反映载流连接状态的关键指标。传统运维多依赖于人工巡检和定期试验，难以实现状态实时感知与预警。本文以ZX-JF204局部放电及温度监测装置为例，对其技术原理、性能特点及应用价值进行解析，为技术人员选型与应用提供参考。

一、 功能集成与设计理念

ZX-JF204定位于一种高度集成的在线监测装置，其设计核心在于多功能融合与状态全景感知：

1.核心监测功能：

○   局部放电监测：采用脉冲电流法（遵循IEC 60270标准），实现对绝缘缺陷的定量监测。

○   温度与电流监测：实时监测电缆接头温度（-40℃~+120℃）和负荷电流（5A~1200A）。

○   故障指示：集成短路、接地故障指示功能，可辅助故障区段快速定位。

2.一体化设计优势：该装置将传统上分散的局放检测、测温、故障指示、带电显示等功能集于一体。这种设计减少了现场安装的传感器数量和接线复杂度，降低了整体成本，更便于在空间有限的配网设备上部署，实现了对开关设备关键状态的集中监控。

二、 关键性能参数与技术分析

装置的技术指标直接决定了其监测的有效性与可靠性：

●   局部放电监测性能：

■   测量范围与灵敏度：0～500pC的测量范围覆盖了绝大多数配网设备早期放电量级，不低于10pC的灵敏度能满足早期缺陷发现的要求。

■   抗干扰能力：装置强调采用自适应抗干扰技术，这对于电磁环境复杂的现场尤为重要，有助于从背景噪声中有效提取真实的放电信号。

■   监测变量：提供放电强度、平均强度、放电频次等多维度参数，为绝缘状态趋势分析提供更丰富的数据基础。

●   温度与电流监测精度：

■   温度测量误差±0.5℃，电流测量误差±5%，能够较为可靠地反映设备运行工况。

■   报警阈值（如温度60℃、接地电流20A/50A）支持定制，增强了现场适应性。

●   环境适应性与可靠性：

■   主机工作温度范围宽（-40℃~+75℃），电子CT防护等级达IP65，能满足户外、半户外等多种恶劣环境下的长期稳定运行。

■   采用光纤传输信号，提升了数据传输的抗电磁干扰能力和电气隔离安全性。

三、 智能化诊断与运维支持

ZX-JF204不仅仅是数据采集单元，更集成了初步的诊断分析与运维支持功能：

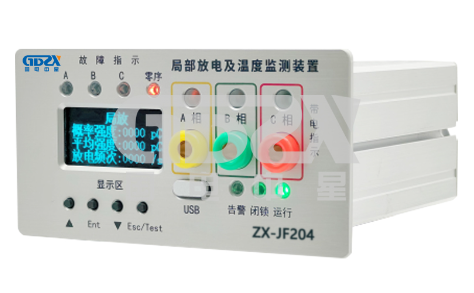

1.就地显示与预警：通过OLED屏幕就地显示概率强度、放电频率、温度、电流等关键信息及故障指示，方便巡检人员现场快速判断。

2.内置诊断算法：装置内置局放诊断和温度告警算法，能自动触发LED灯和继电器接点告警，实现从“数据”到“告警”的初步转换。

3.数据远传与综合诊断：支持RS485通讯（Modbus协议），可将监测数据上传至上级系统，为基于大数据的设备健康状态综合诊断、趋势预测和智能运维决策提供数据支撑。

4.调试便捷性：具备调试模式，可模拟故障，便于安装后的功能验证和定期校验，降低了后期维护难度。

四、 应用对比与选型考量

在配网状态监测领域，存在功能单一的局放检测仪、独立的测温装置或故障指示器等产品。ZX-JF204的核心竞争力在于其 “All-in-One”的集成化解决方案。

●   与传统单一功能设备对比：相比单独安装各类传感器，ZX-JF204在成本、安装、数据整合方面具有明显优势，尤其适合对现有配网设备进行改造升级，以较少改动实现多状态监测。

●   与更高端系统对比：对于大型枢纽变电站或GIS设备，可能存在更复杂、通道数更多、分析功能更强大的在线监测系统。ZX-JF204则更侧重于配网场景的实用性、经济性和易部署性。

●   选型关注点：技术人员在选型时，除关注测量范围、精度等基本参数外，应重点考察其抗干扰能力的实际效果、长期运行的稳定性、通讯协议的开放性以及与现有运维系统的兼容性。同时，需明确其适用的系统电压等级（20kV及以下）。

五、 总结与展望

ZX-JF204局部放电及温度监测装置代表了配网设备状态监测向集成化、智能化、在线化发展的趋势。它通过将多种监测功能融合，并结合就地诊断与远程通讯，为配电网的主动运维和状态检修提供了一种有效的技术手段。

对于技术人员而言，理解此类装置的技术原理、性能边界和应用场景，有助于更好地将其融入配网运维体系，发挥其预警作用，从而提前发现绝缘隐患，避免故障扩大，提升供电可靠性。未来，随着边缘计算和人工智能技术的进一步融入，此类装置的数据处理与诊断能力有望进一步增强，为实现配电网的全面感知与智能自治奠定更坚实的基础。
