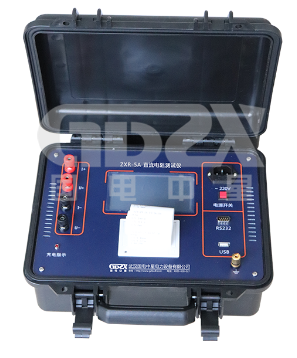

电力设备绕组直流电阻测试的技术实现与应用分析——以ZXR-5A直流电阻测试仪为例

在电力设备预防性试验与状态评估中，绕组直流电阻测量是一项基础且重要的测试项目，其结果直接关系到变压器、互感器等设备绕组接头焊接质量、分接开关接触状态以及匝间绝缘的初步判断。本文以ZXR-5A直流电阻测试仪为例，结合其技术指标与性能特点，分析直流电阻测试的技术原理、关键设计考量及其在电力设备运维中的应用价值。

一、多量程高精度测试的实现

ZXR-5A直流电阻测试仪的测量范围为 0～2000Ω，共分为六档，通过自动或手动切换不同的测试电流（5A、0.5A、0.05A、0.005A）来适应不同阻值的感性负载。其精度在不同区间有所区别：

●   1mΩ～10mΩ区间：±1.0%读数±2字；

●   10mΩ～2000Ω区间：±0.5%读数±2字。

这种分段精度设计，既兼顾了低阻值测量时引线电阻与接触电阻的影响，也保证了高阻值测量的稳定性。

二、四端测量与电流源线性补偿技术

仪器在技术上采用“四端法”（Kelvin接法）测量，有效消除了测试引线电阻与接触电阻对测量结果的影响，这是实现低阻值（如毫欧级）准确测量的关键。此外，设备采用电流源线性补偿技术，可输出稳定且可调的直流电流，减少因电源波动或负载变化引起的测量误差，提升测试的重复性与可靠性。

三、安全防护与抗干扰设计

针对感性负载在测试电流断开时可能产生的反电动势冲击，ZXR-5A具备过压防护功能，保护仪器内部电路与操作人员安全。整机耐压等级为AC1.5kV/50Hz/1min，绝缘性能符合现场使用要求。仪器可在 0℃～40℃、湿度≤85% RH 的环境下稳定工作，适应多数室内外试验环境。

四、智能化与人机交互

仪器采用微机控制与大屏幕背光汉字液晶显示，操作界面友好，测量过程与状态提示清晰，降低了对操作人员记忆规程的依赖。可选配面板式打印机，便于现场快速输出测试结果。其整体尺寸为350×260×140mm，重量约3kg，支持锂电池与AC220V双供电方式，续航与便携性兼顾，适合移动试验与现场作业。

五、应用场景与设备选型建议

ZXR-5A适用于电力变压器绕组、互感器绕组等感性低值电阻的测量，尤其适合预防性试验、交接试验及故障诊断等场景。在选择直流电阻测试仪时，技术人员应关注以下几个参数：

●   输出电流与量程匹配：根据被测绕组阻值范围选择合适电流档位；

●   测量速度与稳流能力：影响测试效率，尤其对大容量变压器；

●   抗反电动势能力：关乎设备与人员安全；

●   便携性与供电方式：影响现场使用便利性。

六、总结

ZXR-5A直流电阻测试仪通过四端测量、电流源线性补偿、反电动势防护及智能化操作界面等设计，实现了对感性绕组直流电阻的快速、稳定、安全测量。其分段量程与精度设计，兼顾了从毫欧到千欧级电阻的测试需求，适用于各类电力设备的日常检测与状态评估。

对于技术人员而言，理解其测量原理、掌握正确的接线方法与电流选择逻辑，可进一步提升测试数据的可信度，为设备状态判断与运维决策提供有效依据。
