变压器容量特性测试技术演进与应用对比分析——以ZX-BRL型设备为例

一、引言

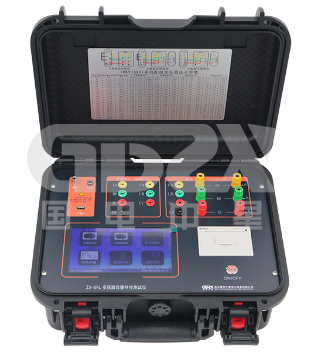

在电力系统运行与用户侧管理中，变压器容量与特性参数的准确测量，对于能效评估、用电稽查、设备运维等方面具有重要意义。传统测试方法常依赖多台仪器组合，接线复杂、操作繁琐。近年来，集成化、智能化测试设备逐步成为趋势。本文以ZX-BRL变压器容量特性测试仪为例，结合其技术特点与性能指标，探讨其在变压器测试领域的应用价值与技术优势。

二、设备功能集成化趋势分析

传统变压器测试通常分为容量测试、空载试验、负载试验等多个独立项目，需使用不同仪器分别完成。ZX-BRL型设备将容量测试、空载损耗测量、负载损耗测量、阻抗电压测定等功能集成于一体，相当于“容量测试仪+空负载测试仪”的组合，实现了：

●   测试流程简化：一次接线即可完成多项参数测量；

●   数据一致性提升：避免因仪器切换、接线变动引入的系统误差；

●   操作效率提高：适用于现场快速测试与批量作业。

三、关键性能指标对比与解读

1. 测量范围与适应性

●   容量覆盖：30kVA～65000kVA，涵盖多数配电变压器及部分电力变压器；

●   电压电流范围：电压20～650V，电流0.5～100A，支持外接互感器扩展，适应多种接线方式与电压等级；

●   频率适应性：45Hz～65Hz，兼容工频及非标频率场景。

2. 测量精度与校正能力

●   电压、电流测量精度可达±（读数×0.2%+2字），满足现场测试要求；

●   自动校正功能：具备波形校正、温度校正、非额定工况校正等，提升测试结果可靠性；

●   负载试验扩展能力：支持1/3额定电流下换算至额定负载损耗，扩展实际测试范围。

3. 智能化与可操作性

●   7英寸触控屏与菜单化操作，降低使用门槛；

●   内置数据存储与热敏打印，支持现场报告输出；

●   具备能效等级判断功能，符合当前变压器能效标准体系（如S22、SH25、SCB18等）。

四、技术特点与现场应用价值

1. 多功能集成与高效测试

设备通过一体化设计，实现“一机多能”，尤其适用于用电稽查、竣工验收、运行维护等场景，可有效识别变压器容量与铭牌一致性，支撑用电管理。

2. 环境适应性与可靠性

工作温度范围-20℃～50℃，湿度10%～85%，具备较好的现场环境适应性。绝缘强度与防护设计符合电力现场使用要求。

3. 数据管理与扩展能力

支持千组数据存储、USB导出，便于建立设备测试档案与趋势分析。外接互感器功能进一步拓展了设备适用范围。

五、应用建议与注意事项

1.测试前准备：应确认测试接线正确，特别是外接互感器时需注意变比设置；

2.环境适应性：在极端温度或湿度条件下，建议提前开机预热，确保测量稳定性；

3.能效评估应用：在能效等级判断时，需结合变压器实际运行状态与测试条件进行综合分析；

4.数据溯源：重要测试建议保存原始波形与测试参数，便于后续复核与审计。

六、结语

ZX-BRL变压器容量特性测试仪代表了当前变压器测试设备向集成化、智能化、现场化发展的技术方向。其多功能融合、操作简便、数据完备等特点，为变压器能效管理、用电稽查、运维检测等提供了高效工具。随着电力系统对设备状态监测与能效管理要求的不断提升，此类集成式测试设备将在技术现场发挥越来越重要的作用。
