JSY-02介质损耗测试仪技术解析与应用场景探讨

在电力设备绝缘状态诊断中，介质损耗因子（tgδ）和电容量（Cx）是评价绝缘性能的重要参数。随着电网设备电压等级提升和运行环境复杂化，现场绝缘测试对仪器的抗干扰能力、测量准确性和操作便捷性提出了更高要求。本文将以JSY-02介质损耗测试仪为例，结合其技术参数与功能特点，分析其在现场绝缘测试中的应用价值与技术优势，为相关技术人员提供参考。

一、仪器概述与工作原理

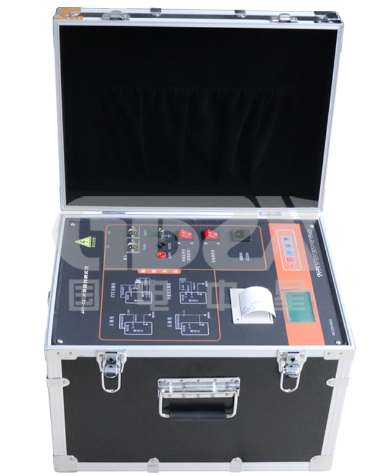

JSY-02介质损耗测试仪是一款支持正接法与反接法的高压绝缘测试仪器，适用于发电厂、变电站等现场环境，也可用于试验室、车间等场合。仪器采用变频技术，能在强电场干扰下实现稳定测量，通过中文菜单操作，由微机自动完成全过程测试，适用于各类接地或不接地高压设备的绝缘状态评估。

二、主要技术参数分析

1. 高压输出与容量

●   输出电压：0.5～10kV，共二十档，每档步进500V，适用于不同电压等级的绝缘测试。

●   输出容量：1500VA，具备较强负载能力，满足大多数电力设备的测试需求。

2. 测量准确度与分辨率

●   介质损耗（tgδ）：准确度为±(读数+1.5%+0.06%)，分辨率为0.001%。

●   电容量（Cx）：准确度为±(读数+1.5%+5pF)，分辨率为0.001pF。

●   支持宽范围测量：tgδ从0.001%至100%，电容量覆盖pF至μF级。

3. 测量方式与频率适应

●   支持单频与异频测量：单频可选45Hz、50Hz、55Hz、60Hz、65Hz；异频支持45/55Hz、55/65Hz、47.5/52.5Hz等多种组合。

●   抗干扰能力：采用自动双变频技术，适应现场谐波干扰（≤3%），提升测量稳定性。

4. 适用环境与安全功能

●   使用条件：温度-15℃～50℃，湿度＜80%，适应多数现场环境。

●   保护功能：具备高压短路保护与接地不良保护，提升操作安全性。

三、技术特点与现场应用优势

1.抗干扰能力强
采用变频技术与异频测量模式，能有效抑制现场强电场干扰，适用于变电站等复杂电磁环境。

2.测量范围宽、精度较高
支持从pF到μF级的宽范围电容测量，tgδ测量下限达0.001%，满足各类高压设备的绝缘测试需求。

3.操作智能化与人性化
中文菜单引导，测试过程自动完成，降低操作难度与人为误差，提升测试效率。

4.接线灵活、适应性强
支持正接法与反接法，适用于接地与不接地设备，扩展了现场应用场景。

5.绝缘油测试便捷
仪器对绝缘油损耗测试具有较好适应性，操作简单，结果可信。

四、使用建议与注意事项

●   测试前应检查仪器接地是否可靠，避免因接地不良影响测量结果或触发保护。

●   在强干扰环境下建议采用异频测量模式，以提高数据稳定性。

●   进行绝缘油测试时，应确保油样洁净，接线规范，避免引入附加误差。

●   仪器较重（35kg），现场移动时应妥善搬运，避免撞击影响精度。

五、结语

JSY-02介质损耗测试仪凭借其宽范围测量能力、良好的抗干扰性能和智能化操作设计，为现场绝缘测试提供了可靠工具。在电力设备状态检修与预防性试验中，合理使用该仪器不仅能提升绝缘诊断的准确性，也为电网安全运行提供了技术支持。技术人员应结合实际测试场景，充分发挥仪器功能，推动绝缘测试工作向更高效、更规范的方向发展。
