变压器绕组参数现场测试技术解析：ZX-BZK2型测试仪的功能与应用比较

一、引言

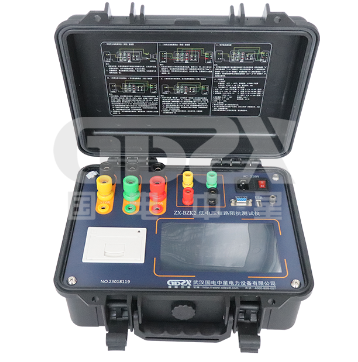

变压器作为电力系统的关键设备，其绕组状态的准确检测对保障电网安全运行具有重要意义。传统变压器参数测试通常依赖多台仪器组合、测试流程繁琐、数据需后期处理，难以适应现场高效、准确的测试需求。ZX-BZK2变压器短路阻抗/空负载测试仪集成了空载损耗、负载损耗、短路阻抗及零序阻抗测试功能于一体，采用六路同步交流采样与数字信号处理技术，为现场变压器状态评估提供了一套完整的测试解决方案。

二、核心技术特点与测试原理

1. 多参数集成化测试

该仪器将短路阻抗测试、空载损耗测试、负载损耗测试及零序阻抗测试功能集成于一体，支持三相与单相测试模式，满足不同接线型式变压器的测试需求。

2. 高精度同步采样与算法优化

●   六路同步交流采样：实现电压、电流信号的同步采集，解决低功率因数条件下的测量难题；

●   向量化线电压计算：采用向量运算而非固定系数（√3）折算，更真实反映变压器实际工况；

●   多重校正机制：支持电压、电流、温度、频率等校正，提升测试结果的可比性与工程参考价值。

3. 短路阻抗测试与绕组变形诊断

依据《DL/T 1093—2008》与IEC 60076-5标准，通过测量短路阻抗变化量判断绕组是否发生变形。该仪器可自动计算阻抗电压百分比及其与铭牌值的误差，支持现场快速筛查绕组动稳定状态。

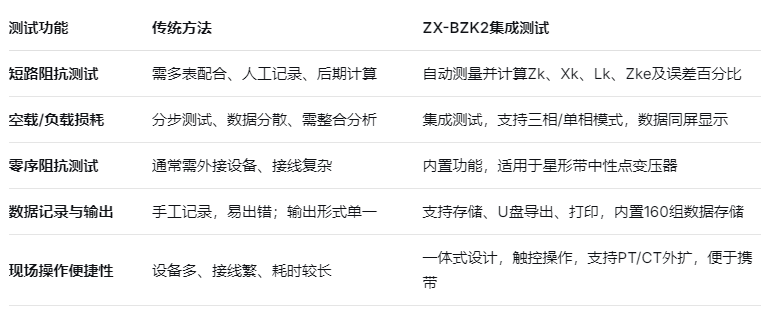

三、功能对比与现场适用性分析

四、主要技术指标与性能说明

●   电压测量：1～660V，精度±(0.2%读数+0.05%量程)；

●   电流测量：1mA～110A，精度±(0.2%读数+0.05%量程)；

●   功率测量：COSΦ＞0.1时精度±(0.5%读数+0.05%量程)；

●   频率测量：45～65Hz，精度±0.003Hz；

●   短路阻抗精度：±0.5%；

●   工作条件：-10℃～45℃，湿度≤90%RH，适应多数现场环境。

五、现场应用建议与注意事项

1.测试模式选择：根据变压器接线形式选择三相或单相测试，单相法可用于三相变压器的逐相缺陷排查；

2.外接互感器使用：超出直接测量范围时，可外接PT/CT，仪器支持变比设置并直接显示一次侧值；

3.数据比对与诊断：测试结果应与铭牌值、出厂值、历次试验数据比对，阻抗变化量超过3%时应予以关注；

4.测试环境控制：尽量避免强电磁干扰，确保接线牢固，提升测试稳定性；

5.数据管理：利用U盘导出功能建立设备测试档案，便于趋势分析与状态评价。

六、总结

ZX-BZK2变压器短路阻抗/空负载测试仪通过集成化设计、高精度同步采样与智能化数据处理，实现了变压器多项关键参数的现场一体化测试。其功能覆盖全面、操作便捷、数据输出规范，适用于变压器出厂、交接、检修及状态诊断等多种场景，为技术人员提供了一套可靠、高效的测试工具，有助于提升变压器运维的智能化与标准化水平。
