变压器有载分接开关测试技术解析与应用要点

一、设备概述与测试意义

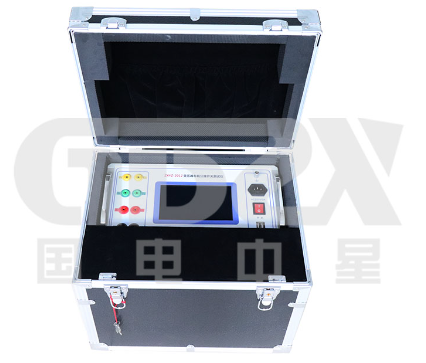

ZXYZ-2012变压器有载调压开关测试仪是依据DL/T846.8-2004行业标准设计的专用测试设备，主要用于检测变压器有载分接开关的动作顺序、过渡时间、过渡电阻、三相同期性等关键参数。该设备在电力设备预防性试验和交接试验中具有重要作用，能够有效评估分接开关的机械性能和电气性能状态。

二、核心功能特点分析

1. 智能化测试能力

●   自动波形分析：具备波形故障自动识别与标记功能，能够辅助技术人员快速定位异常点

●   自适应显示：采样数据自动调节阻值与时间显示幅度，便于观察不同量级的测试结果

●   多功能兼容：支持Y0、Y、△型变压器测试，阻值直接显示无需换算

2. 操作便捷性设计

●   彩色触摸屏界面：800×480分辨率液晶屏配合触摸操作，支持外接鼠标

●   数据管理完善：内置存储支持1000组数据，支持U盘扩展及Word报告生成

●   连续测试功能：可在测试过程中连续进行多组测量，减少设备停电时间

3. 测量技术优势

●   四端法测量：采用四端接线方式，消除引线电阻影响，提高电阻测量准确性

●   双量程配置：提供1A/0.2A双档位恒流源，覆盖0.4Ω-100Ω的宽范围测量

●   高采样速率：30kHz采样频率配合0.1ms时间分辨率，确保波形细节完整捕捉

三、关键技术指标解读

1. 测量精度保障

●   过渡电阻测量精度可达±5%读数±0.1Ω

●   过渡时间测量精度达±0.5%读数±0.2ms

●   电阻分辨率0.1Ω，满足精细分析需求

2. 适应性设计

●   支持带绕组或不带绕组测试模式

●   △型变压器可显示三相同期性参数

●   工作环境适应-10℃～40℃温度范围

四、现场应用技术要点

1. 测试准备注意事项

●   确认被测变压器类型及调压方式

●   调容式有载开关需提前告知，以便采取相应测试策略

●   检查测试引线连接可靠性，确保四端接线正确

2. 测试数据分析要点

●   关注过渡波形完整性，检查是否存在断点或异常振荡

●   对比三相切换时间一致性，判断机械同步性能

●   分析过渡电阻值变化趋势，评估触头磨损状况

3. 故障诊断应用

●   利用自动故障标记功能快速定位问题区域

●   结合历史测试数据进行趋势分析

●   通过波形特征识别常见故障类型

五、技术发展对比

与传统测试方法相比，ZXYZ-2012型测试仪在以下方面具有明显进步：

1.测试效率提升：自动化测试流程减少人工干预，单次测试时间缩短

2.数据分析深化：数字化波形记录支持后续深入分析，而传统方法多依赖现场判断

3.数据管理完善：电子化报告生成便于建立设备测试档案，支持长期状态跟踪

六、使用建议与展望

对于技术人员而言，建议：

1.熟练掌握设备操作流程，特别是不同变压器类型的测试设置

2.建立完善的测试数据档案，定期进行对比分析

3.关注测试环境影响因素，确保测量条件符合规范要求

随着智能电网建设推进，有载分接开关测试设备正朝着更高自动化程度、更强数据分析能力和更好现场适应性方向发展。技术人员应持续关注相关技术进展，不断提升测试工作质量，为变压器安全稳定运行提供可靠的技术保障。
