交流法在变压器有载开关测试中的技术突破与应用分析——以ZXYZ-J型测试仪为例

引言

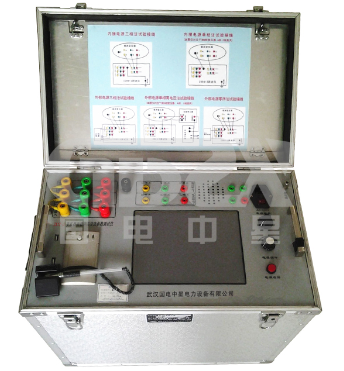

变压器有载分接开关（OLTC）是电力系统中调节电压、保障供电质量的关键组件，其运行状态直接影响变压器的可靠性与寿命。传统直流法测试在现场应用中常受限于绕组接线方式与波形判读争议。近年来，基于高速采集与真实波形分析的交流测试技术逐步成熟，本文以ZXYZ-J变压器有载开关交流参数测试仪为例，系统探讨交流法在OLTC测试中的技术优势、实现路径与现场适用性。

一、交流法测试原理与技术特点

1. 真实波形捕捉与高速采集

ZXYZ-J型测试仪采用不低于200 k/s/通道的采集速率，配合8M byte FIFO高速缓存，可在开关带绕组状态下连续捕捉瞬态过程，获取未经滤波处理的真实过渡波形。这种“波形连续性”为判断开关状态提供了明确依据，有效避免直流法中因滤波处理导致的判读模糊问题。

2. 接线方式灵活

交流法不受变压器绕组接线方式（如YN.d、YN.y0、Y.y0、D.y0等）限制，适用于10kV～500kV各电压等级、各类接线组别的变压器，尤其适用于无中性点引出的调压绕组测试，拓宽了现场适用场景。

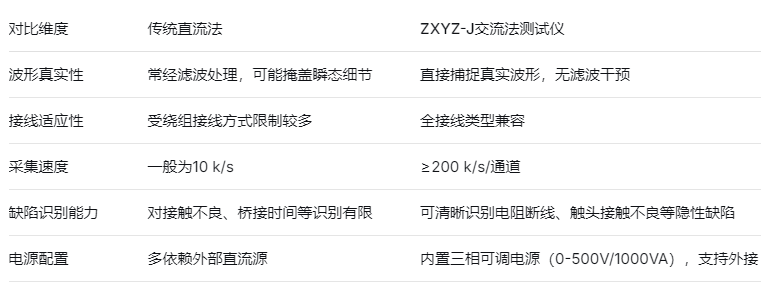

二、性能对比与现场优势

三、核心功能与技术指标解析

1. 多通道同步采集

●   通道数：6通道同步采集

●   精度：16位AD，电压电流测试精度达0.5级

●   量程覆盖：电压0-500V，电流支持mA与A双档位

2. 智能系统与数据管理

●   嵌入式系统搭配10.4寸彩色触屏，支持U盘存储、USB外设与微型打印

●   测试数据格式符合智能电网管理系统要求，支持3G/网络上传与远程报告编辑

●   具备“数字万用表”功能，可实时监测试验电源参数

3. 环境与绝缘性能

●   工作温度：-10℃～40℃，湿度≤80%，海拔≤2000m

●   绝缘耐受：1500V交流电压，输入端绝缘电阻＞20MΩ

四、现场应用与故障诊断实例

交流法通过分析过渡波形的连续性，可直观判断：

●   良好状态：波形连续无中断

●   隐患缺陷：波形出现断续、畸变或时间偏差

●   典型故障：过渡电阻断线、触头接触不良、桥接时间超标等

该仪器已在实际变电站测试中积累多组波形案例，为状态检修与故障预判提供可靠依据。

五、总结与展望

ZXYZ-J型测试仪代表了有载开关测试从“直流推断”向“交流真实波形分析”的技术演进。其高速采集、全接线兼容、智能化报告输出等特点，显著提升了测试结果的可靠性与现场操作效率。随着交流法测试标准的逐步推广与设备智能化程度的提升，该类仪器有望成为变电站常规测试与状态评估的重要组成部分，为变压器安全运行与智能运维提供有力支撑。
