变压器有载开关测试技术解析：交直流参数测试方法的现场应用与优势探讨

引言

变压器有载分接开关是电力系统中关键的操作设备，其运行状态直接影响变压器乃至电网的稳定性。传统直流测试方法在现场应用中常受限于接线方式与波形真实性等问题。本文结合ZXYZ-JZ型变压器有载开关交直流参数测试仪的技术特点，探讨交流法与直流法在现场测试中的差异，为技术人员提供选型与应用的参考。

一、设备核心功能与适用场景

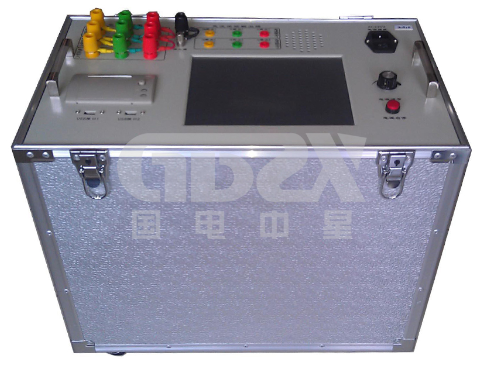

ZXYZ-JZ测试仪专为变电站现场设计，可在带绕组状态下检测10kV～500kV电压等级变压器的有载分接开关过渡波形。该设备采用交直流复合测试方法，支持多种接线组别（如YN.d、YN.y0、Y.y0、D.y0等），适用于三相、单相变压器及电抗器等设备的开关动作特性测试。

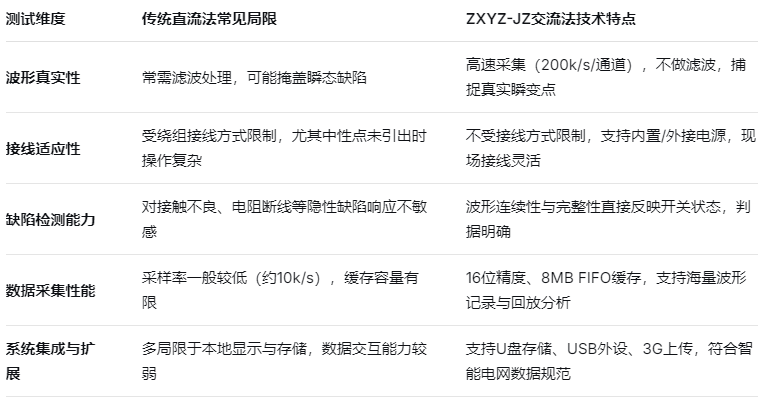

二、交直流测试法的技术对比

三、关键性能指标解读

1.高速采集与真实波形
该设备以200k/s/通道的采样率连续记录开关全过程波形，确保不遗漏微秒级瞬变事件，为分析提供未经修饰的真实数据基础。

2.灵活电源配置与宽量程适配
内置三相可调电源（0～500V/1000VA）支持大部分现场试验，外接电源接口可扩展用于高电压与零序试验，提升设备适用范围。

3.智能化与兼容性设计
配备10.4寸触摸屏、嵌入式系统及测试软件，支持波形脱机重分析、报告编辑，并可对接生产管理系统，实现试验数据结构化上传。

4.多合一体功能集成
除开关测试外，兼具表计功能（电压、电流、功率、频率测量），相当于携带一台高精度数字万用表，提升现场工作效率。

四、现场应用建议与注意事项

●   接线校验：试验前需确认测试线接触良好，避免因接线电阻影响测量准确性。

●   电源适配：使用外接电源进行高电压试验时，应逐步升压并监测设备状态。

●   波形判读：重点观察过渡波形连续性，中断或畸变常对应电阻断线、触头接触不良等隐患。

●   数据管理：建议现场初步保存波形后，在办公环境中进一步使用分析软件进行细节研判。

五、总结

ZXYZ-JZ型交直流参数测试仪通过融合高速采集、真实波形记录、灵活接线与智能化数据管理，有效弥补了传统直流方法在现场适应性、缺陷灵敏度与数据整合方面的不足。对于从事变压器状态检测与运维的技术人员而言，掌握交流测试方法的核心优势，有助于提升故障排查效率与诊断可靠性，为电网设备隐性缺陷的早期发现提供有力工具。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
