变压器综合性能测试技术发展：ZX-BCT测试台的集成化设计与应用价值

在电力变压器生产制造、出厂检验及现场交接试验中，全面、准确的性能测试是保障设备安全可靠运行的关键环节。传统变压器试验往往需要多台独立仪器分别完成空载、负载、耐压、变比等不同项目的测试，不仅接线繁琐、耗时耗力，还存在人为读数误差和数据处理不一致的问题。随着电力设备检测技术的进步，集成化、智能化的综合测试装置正成为行业发展的趋势。本文将以ZX-BCT变压器综合测试台为例，对其技术架构、性能特点及在实际应用中的优势进行系统分析，并与传统分体式测试方法进行对比，为相关技术人员提供参考。

一、集成化测试平台的技术架构

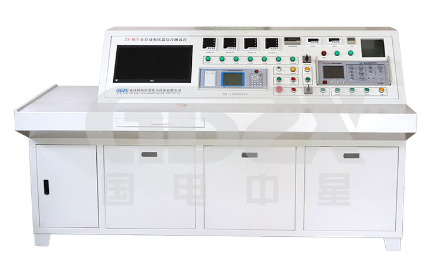

ZX-BCT变压器综合测试台采用一体化设计理念，将空载试验、负载试验、工频耐压、感应耐压、变比组别测量等多个试验项目集成于同一平台。其核心由高精度测量模块、程控电源模块、保护控制模块及人机交互系统构成，通过内置单片机进行同步数据采集与实时计算，有效避免了传统试验中因仪表分立、人工计时和计算所带来的系统误差。

该装置支持交流380V电源输入，工作温度范围为0～40℃，适用于大多数试验环境。测量范围方面，电压覆盖0.1～650V，电流覆盖0.1～200A，功率与功率因数均可实时测量并显示，变比测量可达1.000～9999.9，整体测量准确度保持在较高水平。

二、主要功能特点与性能优势

1. 多功能集成与试验项目可配置

●   该测试台具备包括空载特性、负载特性、短路阻抗、工频与感应耐压、直流电阻、变比组别、绝缘电阻等在内的12项常规试验能力，覆盖变压器半成品、成品及交接试验的主要项目。

●   支持根据用户实际需求增减试验项目，具备较强的功能扩展性与适应性。

2. 高精度同步测量与数据自动处理

●   采用单片机同步采样技术，实现三相电压、电流、功率等参数的同步测量与同屏显示。

●   空载电流、短路阻抗、损耗等参数自动换算至标准格式，支持数据通讯与标准报告打印，显著提升试验效率与数据一致性。

3. 安全保护与可靠性设计

●   集成过载报警、误操作保护等功能，配合高压精密互感器采用标准开关柜装配工艺，提升设备本身及试验过程的安全性与可靠性。

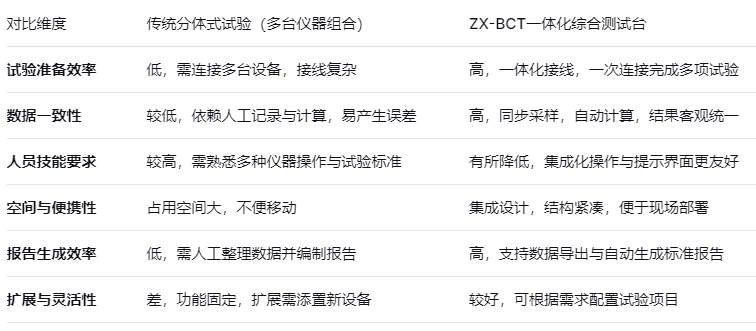

三、与传统分体式试验方式的对比

四、典型应用场景与操作建议

该测试台主要适用于：

●   变压器生产企业的出厂检验与型式试验；

●   电力公司、检测机构的变压器交接验收试验；

●   变电站现场运维中的变压器性能复测与诊断。

在使用中应注意：

1.试验前校验：定期对装置进行校准，确保测量准确性；

2.环境适应：在高温高湿环境下注意设备散热与绝缘防护；

3.安全操作：严格遵循高压试验安全规程，利用装置保护功能，避免误操作；

4.数据管理：利用通讯功能建立试验数据库，便于历史数据对比与趋势分析。

五、总结与展望

ZX-BCT变压器综合测试台体现了电力检测设备向集成化、智能化、标准化发展的方向。其将多项试验功能融为一体，不仅提升了测试效率与数据可靠性，也降低了试验人员的工作强度与技能门槛，对于保障变压器产品质量、提升电网设备运维水平具有实际意义。

随着数字孪生、物联网等技术的发展，未来此类综合测试设备有望进一步融入远程监控、智能诊断与预测性维护系统，成为智慧变电站与数字化运维体系中的重要一环。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
