变压器变比组别测试技术的进步与应用探析——以ZX-BC全自动测试仪为例

变压器作为电力系统中的关键设备，其变比与联结组别的正确性直接影响电能传输质量与系统安全运行。传统变比测试多依赖电桥法，存在操作繁琐、功能单一、适应性有限等问题。近年来，随着电力测试仪器向智能化、集成化发展，全自动变比组别测试仪逐渐成为现场试验的主流选择。本文以ZX-BC全自动变比组别测试仪为例，对其技术特点、性能指标及现场适用性进行分析，供相关技术人员参考。

一、功能拓展与智能化提升

ZX-BC测试仪在传统变比测试功能基础上，实现了多项技术拓展：

●   多类型设备测试支持：除常规电力变压器外，还可用于Z型变压器、电压互感器（PT）、电流互感器（CT）的变比与极性测试，提升了仪器的适用范围。

●   盲测功能：在未知高、低压侧接线方式的情况下，仍可自动判断并完成变比与组别测试，大幅简化现场辨识与接线流程。

●   数据存储与输出：支持本机存储与U盘导出，并配备热敏打印机，便于现场数据留存与报告生成。

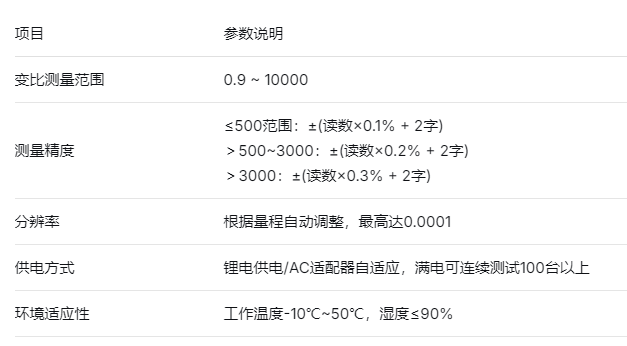

二、关键性能参数分析

该仪器在测量范围、精度及适应性方面具备以下特点：

尤其值得注意的是，该仪器在10000:1的变比下仍能保持0.3% 的精度水平，满足绝大多数电力变压器及互感器的测试需求。

三、现场适用性与操作设计

针对现场试验环境，该仪器在以下几方面进行了优化：

●   便携设计与续航：主机重3.8kg，内置锂电池支持连续工作8小时以上，适合移动试验与无源现场。

●   强光可视屏幕：采用6寸高亮彩色液晶屏，阳光下仍清晰可读，适应户外作业。

●   完善的保护机制：具备反接保护与输出短路保护，提升设备与人员安全性。

●   快速充电支持：约3小时可完成充电，提升设备周转效率。

四、总结与展望

ZX-BC全自动变比组别测试仪通过集成化设计、宽量程高精度测量、多类型设备兼容等功能，体现了当前电力测试设备向智能化、多功能、现场友好方向发展的趋势。其盲测功能与多类型测试支持，尤其适用于检修现场与新建工程中的快速校验场景。

未来，随着变压器类型日益多样、测试要求不断提高，变比测试仪有望进一步融合无线传输、智能诊断、云数据管理等功能，为电力设备状态评估与运维决策提供更全面的数据支撑。
