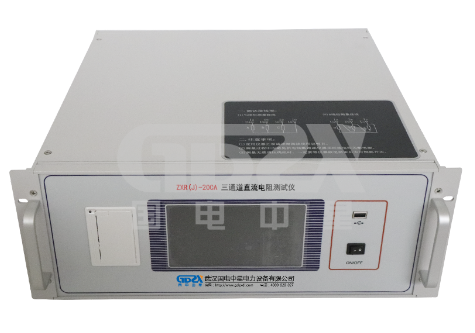

技术解析：ZXR(J)-20CA三通道直流电阻测试仪的功能架构与测试效率对比

在电力变压器的制造、交接验收及预防性试验中，绕组直流电阻测量是判断线圈材质、焊接质量、分接开关接触状态及连接可靠性的重要手段-1。传统单通道测试方法在面对三相变压器时，需逐相测量并反复接线、放电，耗时较长，尤其对于大型电力变压器，测试周期可能长达数小时-6。本文以ZXR(J)-20CA三通道直流电阻测试仪为对象，从其技术架构、测量模式及现场适用性等角度，与常规测试方案进行对比分析，供电力试验技术人员参考。

一、 测试模式与效率对比

1. 三相同时测量 vs. 逐相依次测量

对于星型（YN）接法的绕组，传统单通道仪器需依次完成A0、B0、C0三次独立的测量，每次测量后均需等待放电完成方可拆线换相，操作流程较为繁琐-6。ZXR(J)-20CA采用三通道独立电流采样与电压采样设计，可实现三相同时加电测量，一次接线即可获取三相电阻值并自动计算不平衡率-1。从作业效率来看，该模式可将测试时间压缩至传统方法的1/3左右，显著减少现场接线工作量及测试等待时间-3。

2. 助磁测试功能的工程价值

针对五柱铁心结构及低压绕组为三角形连接的变压器，常规测试方法难以快速建立稳定的磁通，测量时间较长-5。ZXR(J)-20CA内置助磁回路，可采用高低压串激磁方法，仪器自动完成绕组间的助磁连结，实现对低压绕组直流电阻的快速准确测试-1。这一功能在现场检修及出厂试验中具有实用意义，可有效缩短大电感绕组的充电稳定时间。

3. 消磁功能的配置意义

变压器绕组在直流测试后，铁心中会残留一定剩磁，可能影响后续试验结果或导致合闸时励磁涌流增大-7。该仪器集成消磁功能，可在测试完成后对绕组进行自动消磁处理，降低剩磁对设备状态的影响，体现了测试流程的完整性考量。

二、 量程覆盖与精度指标

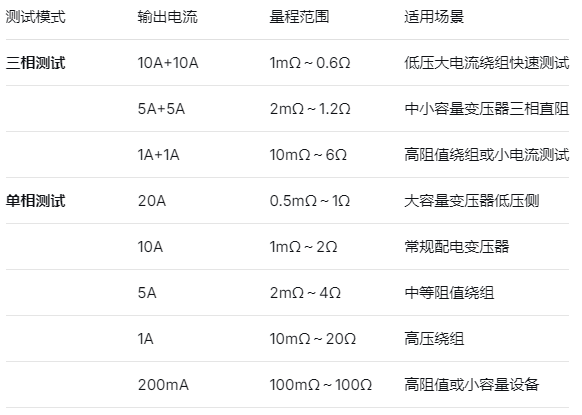

ZXR(J)-20CA在电流输出配置上采用分级设计，兼顾三相测试与单相测试的不同需求：

从精度指标来看，仪器基本精度为±(0.2%+2个字)，最小分辨率达0.1μΩ-1，在同类便携式测试仪中处于较高水平，能够满足变压器直流电阻测量对数据重复性与一致性的要求-4。

三、 智能化功能与数据管理

1. 参数设置的规范化

该仪器支持测试绕组、分接位置、测试相别、试品温度及折算温度等参数设置-1。测试结果可自动折算至标准温度（如75℃）下的电阻值，便于与历史数据或出厂值进行比对，减少因温度差异导致的数据误判-4。

2. 数据存储与导出

内置存储可保存100组测试数据，同时配备USB接口支持U盘转存-1。RS232通讯接口可配合上位机软件进行数据传输与分析-1，对于需要建立设备状态台账或生成试验报告的场景，提供了数据管理层面的支持。

3. 人机交互设计

采用7寸彩色触摸屏，界面信息展示清晰，支持中英文操作界面切换-1。相较于传统按键式菜单，触摸屏交互在一定程度上降低了现场学习成本，参数调用与测试启动更为直观。

四、 安全保护与现场适应性

1. 放电保护机制

直流电阻测试完成后，绕组存储的磁场能量会以反向电势形式释放，若放电不充分，可能对人员及仪器造成危害-7。ZXR(J)-20CA具备完善的放电回路及音响放电报警功能，放电过程有声光提示，待放电完成后方可拆线操作-1。

2. 结构设计

采用工业塑壳机箱，整机重量10.2kg，尺寸为428×350×230mm-1，兼顾了防护性能与移动便携性。工作温度范围-10～40℃，环境湿度≤80%RH，可适应户外变电站及检修现场的作业条件。

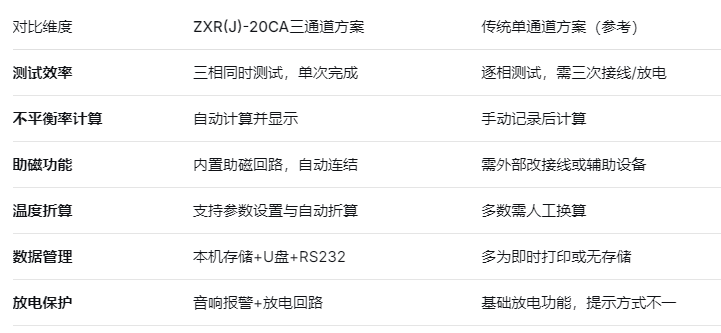

五、 与传统测试方案的综合对比

六、 结语

ZXR(J)-20CA三通道直流电阻测试仪在测试效率、功能集成度及数据管理方面进行了针对性设计，尤其适用于需要对三相变压器进行快速、重复性测量的场景。其三相同时测量模式有效解决了传统方法耗时较长的问题，而助磁、消磁及温度折算等功能的配置，进一步提升了现场测试的规范性与数据可比性。对于从事变压器交接试验、预防性检修及故障诊断的技术人员而言，该仪器可作为提升现场作业效率的工具选项之一。在实际应用中，建议结合被测设备的容量、接线方式及测试要求，合理选择测试模式与电流档位，以获取稳定、可靠的直流电阻数据。
