技术解析：JSY-102A高压电缆介损测试仪的功能架构与现场应用

随着电网电压等级的提升及高压电缆、套管等容性设备的大量应用，绝缘状态的评估成为设备投运前及预防性试验中的关键环节。介损值（tgδ）作为反映绝缘老化、受潮等缺陷的敏感参数，其测试精度与适应性直接关系到设备状态诊断的可靠性。JSY-102A高压电缆介损测试仪采用分体式设计，通过无线通讯与光纤传输技术，为技术人员提供了一套兼顾安全性与宽量程的现场测试方案。

一、 系统架构与安全防护机制

JSY-102A在设计上采用手持终端与测试主机分离的架构，旨在保障高压试验中操作人员的安全距离。

1.无线隔离与光纤传输
手持终端与测试主机之间通过2.4G无线通讯进行数据交互，使操作人员可在远离高压区的安全位置完成所有参数设置与指令下发。同时，测试主机内部的高压采样与低压采样之间采用工业级光纤通讯模块，该设计在保证高低压回路绝缘强度的前提下，实现了模拟信号的抗干扰传输，为测试数据的准确性提供了物理层保障。

2.全隔离供电体系
设备的手持终端、测试主机低压端及高压端均采用独立锂电池供电，避免了通过工频电源引入的共模干扰，也消除了现场临时取电的依赖。标称连续工作8小时以上的续航能力，可覆盖多组连续测试的需求。

二、 核心测量能力与技术参数

针对高压电缆、电机及套管等大电容试品，JSY-102A在测量范围与适应性上进行了针对性设计。

1.超宽电流量程与电压适应性
参数显示，无论是正接法还是反接法，其电流测量范围均可达20μA至15A。这一宽量程设计使其既能测量小电容高阻试品（如高压套管）的微弱电流，也能覆盖长距离高压电缆充电电流较大的工况。外施电压适用范围为1kV至40kV，用户可依据试品电压等级选配外部加压设备（如串联谐振装置或试验变压器）。

2.变频测量与频率适应性
现场测试中，工频干扰往往影响介损测量的稳定性。该仪器支持30Hz至300Hz的外施电压频率自适应测量。这一功能允许用户在偏离工频的特定频率下进行测试，并通过算法换算至工频等效介损，有效避开现场强电磁干扰，提升测试结果的重复性。

3.分辨率与误差控制
技术规格中，介损值（tgδ）分辨率达0.001%，电容量分辨率达0.001pF。在误差控制方面，介损测量误差为±（读数×1.0% + 0.040%），电容量误差为±（读数×1.0% + 1.00pF）。对于技术人员而言，理解这一误差构成有助于在测试小电容试品时，对固定误差项（如1.00pF）带来的影响进行评估。

三、 人机交互与现场数据管理

1.操作界面与显示
设备配备7寸800×480彩色液晶显示屏，采用工业级电容触摸屏操作。全中文菜单引导与步骤提示，降低了现场学习成本，便于快速进入测试流程。

2.数据存储与导出
本机支持存储200组测试数据，并可通过USB接口导出至U盘。这一功能便于技术人员在现场完成初步记录后，回传至内部分析系统进行趋势对比与状态评估。

四、 结构设计与便携性考量

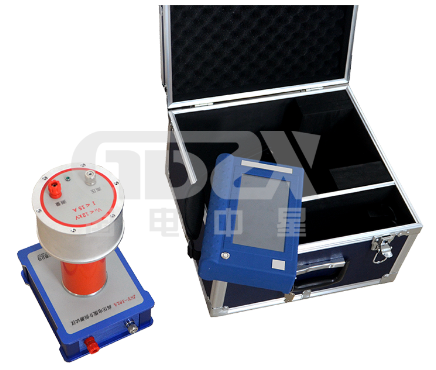

JSY-102A采用分体式结构：手持终端尺寸为270mm×160mm×65mm，重量1.5kg，适合单手操作；测试主机尺寸为300mm×300mm×600mm，重量23kg，考虑到了现场搬运与试验接线的稳定性。机箱设计需满足现场复杂环境的防护要求。

结语

JSY-102A高压电缆介损测试仪通过分体式设计与无线光纤混合通讯模式，为高压介损试验提供了一种兼顾安全与精度的解决方案。其宽电流量程与变频测量能力，使其能够适应多种容性设备及现场干扰环境。对于从事高压试验的技术人员而言，掌握其量程边界、误差特性及无线操作逻辑，是充分发挥设备效能、准确诊断绝缘状态的基础。
