技术解析：ZXR-10P直流电阻测试仪的智能化设计与应用优势

在电力变压器、互感器等设备的直流电阻测试领域，测量效率、数据准确性与操作安全性始终是技术人员关注的重点。随着设备智能化水平的提升，新一代直流电阻测试仪在电源技术、控制方式与数据管理等方面实现了系统性优化。本文围绕ZXR-10P直流电阻测试仪，从其技术架构、核心功能与实际应用角度展开分析，供相关技术人员参考。

一、设备定位与技术特点

ZXR-10P直流电阻测试仪是一款面向110kV及以下电压等级变压器直流电阻快速测量的专用仪器。该设备采用全新电源技术，在体积、重量、输出能力与抗干扰性能等方面进行了综合优化。由高速单片机作为控制核心，具备较高的自动化程度，支持自动放电与放电报警功能，内置锂电池可满足现场无市电接入环境下的测试需求。

二、核心参数与测量能力

从技术指标来看，ZXR-10P具备以下特点：

●   测试电流档位：支持AUTO模式自动选择，以及<20mA、40mA、200mA、1A、5A、10A多个档位，覆盖不同阻值范围的测量需求。

●   测量范围与精度：10A档位下测量范围为0.5mΩ~0.8Ω，误差限值为±(0.2%+2字)；<20mA档位下测量范围扩展至100Ω~100kΩ，误差限值为±(0.5%+2字)。最小分辨率达0.1μΩ，可满足精细测量要求。

●   输出电压：最高24V，便于在高阻值情况下选择更大测试电流，提升测试速度。

●   显示系统：采用七英寸高亮度触摸彩色液晶屏，强光下显示清晰，支持全触屏操作，界面中英文可切换。

三、智能化控制与人机交互

ZXR-10P在控制方式上实现了多种智能化设计：

●   手机APP远程控制：支持安卓手机或平板通过关注微信公众号下载专用APP，实现全程遥控操作，测试数据可存储上传，便于现场数据管理与后期查阅。

●   数据存储与通讯：内置万年历时钟和掉电存储功能，可存储1000组测试数据。配备蓝牙通讯、RS232通讯和USB接口，支持计算机通讯及U盘数据导出。

●   现场打印：自带面板式微型打印机，可汉化打印测量结果，方便现场出具测试记录。

四、安全保护与辅助功能

设备在设计上考虑了多种现场异常情况的保护需求：

●   反电势冲击保护：具备反电势冲击、测试过程中断线、断电以及电源过热等多种保护功能，可有效抑制反电势对仪器的冲击，并同步触发声光报警。

●   自动放电与报警：测试完成后自动执行放电过程，并伴有放电报警提示，降低人工操作风险。

●   智能功率管理：通过功率管理技术，使仪器总工作在最小时率状态，减少发热与能耗，提升续航与稳定性。

五、实用功能设计

●   温度换算功能：支持铜铝材质任意温度下的电阻值换算，用户可触摸输入绕组温度及换算目标温度，提升现场数据分析的灵活性。

●   测试线配置：标配10米测试线，长度可定制，适应不同规模变压器的接线需求。

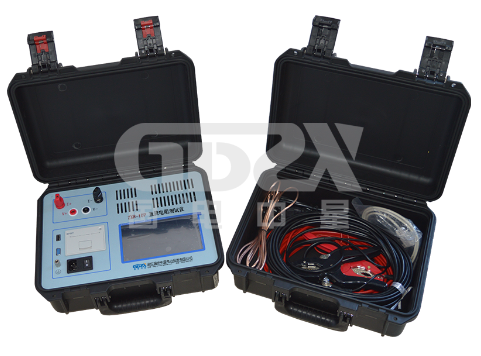

●   便携性设计：主机与线箱分体设计，主机重量6kg，线箱重量5kg，整体结构紧凑，便于携带与现场布置。

六、适用场景与扩展能力

ZXR-10P适用于中小型变压器及电压互感器的直流电阻快速测量，可广泛应用于电力系统检修、变压器制造厂出厂试验、现场交接试验等场景。内置锂电池与多种通讯方式的配置，使其在无市电、需远程操控或数据集中管理的现场条件下具备较好的适应性。

七、结语

总体来看，ZXR-10P直流电阻测试仪在电源技术、控制智能化与数据管理等方面进行了系统性整合，兼顾测量精度、操作便捷性与现场安全性。其多档位电流输出、手机APP控制、数据存储打印等功能，有助于提升变压器直流电阻测试的现场效率与数据可追溯性，适用于电力运维、变压器检修及相关检测机构的技术人员在日常工作中参考与应用。
