技术解析：ZX-BC188A变压器绕组材质检测仪的功能集成与测量原理

在电力变压器的质量监督与运行维护工作中，绕组材质的真实性验证、容量参数的准确性核查，一直是技术人员关注的焦点。针对行业中可能存在的偷逃基本电费、私自增容以及“以铝代铜”等不良现象，ZX-BC188A变压器绕组材质检测仪提供了一种集多种功能于一体的现场解决方案。本文从技术原理、功能架构及测量指标等维度，对该仪器的设计思路与应用价值进行剖析。

一、核心检测原理：基于电阻温度特性的材质判别

变压器绕组材质（铜或铝）的准确识别，是确保设备质量和运行安全的基础。ZX-BC188A所采用的检测方法，立足于铜、铝导体材料本质的物理特性差异-1。

1. 理论基础：电阻温度系数差异

铜和铝的电阻值随温度变化的速率存在显著差异：铜的电阻温度系数约为0.004/℃，铝约为0.0043/℃-1。这一差异虽然微小，但在精确控制的测量条件下，可以被有效捕捉和量化。

2. 检测实现方式

ZX-BC188A采用非接触方式对配电变压器绕组出线端子的导电杆（排）进行局部加热，并同步测量绕组端子的电气参数变化。在相同的温升区间内（例如从30℃上升至70℃），铝绕组的电阻变化率明显大于铜绕组，差异幅度可达10%左右-1。仪器内置的分析程序通过拟合温升-电阻变化曲线，计算实际呈现的电阻温度系数，并与预设的铜、铝材质模型进行比对，最终自动输出绕组材质的判别结果。

这一技术路线的优势在于其无损检测特性——无需拆解变压器本体，不破坏绕组绝缘，即可实现对密封于箱体内部的绕组材质的有效鉴别-4。与传统的热电效应检测法（基于塞贝克效应测量热电势）不同-4-10，该方法侧重于电阻温变特性的动态分析，为现场检测提供了另一种技术实现路径。

二、多功能集成：一机多用的测试平台

ZX-BC188A的设计定位并非单一功能的专用仪表，而是将多种变压器测试功能集成于一体，相当于：

●   有源变压器容量测试仪

●   变压器绕组材质分析仪

●   变压器特性参数测试仪

1. 内置测试电源

仪器内部自带三相精密50Hz正弦波交流测试电源，在测量变压器容量及短路（负载）损耗时，无需外接三相调压器、升流器等辅助设备-8。这一设计显著简化了现场测试的接线复杂度，提高了工作效率。内置电源输出范围为电压0～10V、电流0～10A，可满足多数配电变压器的现场检测需求。

2. 宽量程外接扩展

对于容量较大或电压等级较高的变压器，仪器的特性测试电源输入范围可达电压0～750V、电流0～100A，且内部配有完善的保护电路-9。更重要的是，电压、电流量程可通过外接电压互感器、电流互感器进行灵活扩展，大大拓宽了仪器的适用范围。

3. 多参数测量能力

该仪器可对多种变压器的工频参数进行精密测量，包括：

●   容量与型式判别

●   空载电流、空载损耗

●   短路（负载）损耗、阻抗电压

根据测试结果中的空载、负载损耗数据，仪器还可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考-2。

三、测量精度与校正机制

对于技术人员而言，测量结果的准确性与可靠性是核心关注点。

1. 精度指标

ZX-BC188A在电压、电流测量通道上达到±0.2%的精度；功率测量精度根据功率因数不同有所区分：当功率因数CosΦ>0.1时，精度为±0.5%；当0.02<CosΦ<0.1时，精度为±1.0%。这一精度水平能够满足现场工程测试的定量分析需求。

2. 自动校正功能

变压器特性测量中，实测条件往往难以与额定工况完全一致。ZX-BC188A内置了多种自动校正算法-2：

●   波形畸形校正：消除测试电源波形畸变对功率测量的影响

●   温度校正：将测量结果折算至参考温度（如75℃）

●   非额定电压/电流校正：将非额定工况下的测量值校正至额定工况

用户只需输入相关参数（如环境温度、空载校正系数等），仪器即可自动完成上述校正，使测试结果更贴近变压器的实际性能参数。

3. 宽量程设计

在变压器特性测量中，电压最大量程达750V，电流最大量程达100A。仪器采用宽量程设计，测量过程中无需频繁切换档位，既保证了测量精度，也避免了因档位选择错误而损坏仪器的风险-6。

四、现场作业适应性设计

1. 便携与续航

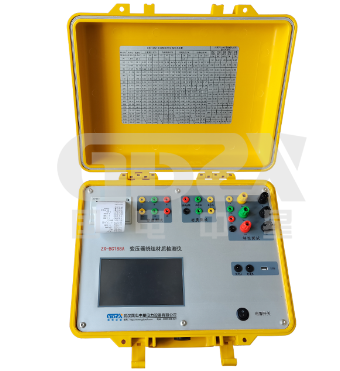

ZX-BC188A采用一体化结构设计，体积为32cm×25cm×12cm，重量4.5kg，便于携带至现场作业。仪器内部自带高效能可充电电池，一次完全充电可连续测量100台套以上的变压器，彻底摆脱了对现场交流电源的依赖。

2. 人机交互

配备9英寸全触真彩液晶显示器（分辨率1024×800），显示界面采用中文菜单，功能界面集设置、测试过程及结果于一屏显示-1。这种设计方便操作人员在测试过程中实时监控测量数据和曲线变化，同时便于设置参数与测量结果的对比查看。

3. 环境适应性

仪器工作温度范围为-20℃～+60℃，可适应我国大部分地区的户外作业环境。在绝缘性能方面，容量测试、电压电流输入点对机壳的绝缘电阻≥100MΩ；充电电源输入对机壳可承受工频2kV耐压测试，时长1分钟，确保了高压测试场景下的安全性-9。

五、技术总结与应用展望

ZX-BC188A变压器绕组材质检测仪通过集成材质判别、容量测试、特性参数测量三大功能，为电力变压器的现场质量监督提供了一套综合性技术手段。

在材质识别方面，基于电阻温度系数差异的无损检测方法，解决了传统检测需解体、耗时长、样本偏差等问题-4；在参数测量方面，内置测试电源与宽量程设计的结合，简化了现场测试流程，提高了工作效率；在数据准确性方面，多维度自动校正机制保障了测试结果的可信度。

该仪器的应用场景覆盖了变压器入网质检、在运设备抽检、反窃电核查、故障分析等多个环节-1-4。对于电力系统、工矿企业及电气设备检测机构的技术人员而言，深入理解其工作原理与技术特性，有助于在实际检测工作中更准确地发挥设备效能，提升变压器质量管控的科学性与可靠性。
