并生成新文章的简短关键词、标签和简短的一句话摘要。 技术深析：多维参数融合诊断——干式变压器材质与容量综合检测技术的演进

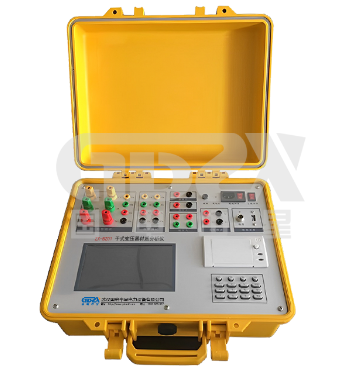

在配电变压器运行维护与质量监督领域，“以铝代铜”偷工减料、擅自篡改铭牌容量等行为，一直是困扰电力用户与质监部门的技术难题。传统的单参数测量仪器（如单独的直阻测试仪、变比测试仪）往往只能反映变压器某一方面的性能，难以形成完整证据链以判定材质真伪与容量虚实。ZX-BZ01干式变压器材质分析仪通过将材质判别、容量分析、特性试验、直流电阻与变比测量高度集成，提供了一套从“单点测量”到“综合诊断”的技术解决方案。本文将从技术原理与参数对标角度，对其核心功能进行深入解析。

一、 技术逻辑：从直阻反演到多维印证

判断变压器绕组材质（铜或铝）的核心物理依据是直流电阻率。铝的电阻率约为铜的1.6倍，在相同结构下，铝绕组直流电阻应显著大于铜绕组。然而，单纯测量直流电阻存在局限：绕组线径、匝数、结构尺寸均会影响阻值，仅凭电阻绝对值无法直接定性。

ZX-BZ01的技术突破在于“直阻+容量+损耗”的多维印证法：

1.基础数据采集：通过直流电阻测试功能，精准获取各相绕组在不同电流档位（40mA至10A）下的电阻值。

2.容量与结构反演：结合短路阻抗与负载损耗测试，推算出变压器的等效容量与设计参数。

3.材质综合判断：将实测直流电阻值与基于“铜材”标准推算的理论值进行比对。若实测值显著偏离铜材理论值且接近铝材理论值，结合容量与损耗数据是否匹配铭牌，即可形成完整的材质判别证据。

这种综合判断机制，有效规避了因绕组结构差异导致的单一参数误判。

二、 核心测量维度与参数解读

对于技术人员而言，ZX-BZ01的几项关键参数直接决定了其现场诊断能力。

1. 直流电阻测试：宽电流、多档位、高精度

●   技术解读：仪器提供从5mA至10A共6个测试电流档位，覆盖了从高阻小电流（干式变压器励磁绕组）到低阻大电流（大容量配电变压器主绕组）的全范围。

■   <5mA档：针对电感量较大的绕组或励磁支路，测量范围100Ω-20KΩ，精度5%。小电流可防止铁芯饱和，保证测量稳定性。

■   10A档：针对大容量变压器极低阻值的绕组（0.5mΩ-0.8Ω），精度2%。大电流可提供足够信噪比，确保微欧级电阻的重复性。

●   行业价值：相比仅有1A或5A档的传统直阻仪，ZX-BZ01的电流自适应能力使其在面对S13、S15等新型节能变压器（电阻值范围跨度极大）时，无需更换设备即可完成全类型绕组测试。

2. 宽量限输入与扩展能力：0-750V / 0-100A

●   技术解读：

■   无源部分：电压测量0-750V，电流测量0-100A且内部自动量程切换。这一设计覆盖了10kV及以下配电变压器的大多数空载与负载试验场景。

■   扩展能力：明确允许外接电压互感器（PT）和电流互感器（CT）。这意味着对于稍大容量变压器（如一次侧电流超过100A），仪器可借助外部CT扩展量程，理论上可测量任意参数被试品，解决了便携式仪器与大容量设备之间的矛盾。

●   行业对比：部分同类产品受限于内置传感器量程，无法处理超范围电流，需额外配置信号转换器。ZX-BZ01的“内部自动切换+外部扩展”双模式，兼顾了常规测试的便捷性与非常规测试的适应性。

3. 功率测量与校正算法：低功率因数下的精度

●   技术解读：

■   准确度指标：功率测量在Cosφ>0.1时为±0.5%，在0.02<Cosφ<0.1的极低功率因数下仍保持±1.0%的精度。

■   应用场景：空载试验时，变压器空载电流主要是无功励磁电流，有功分量很小，功率因数极低（通常低于0.1）。此时普通功率计测量误差会急剧放大。ZX-BZ01针对低功率因数场景的精度设计，保证了空载损耗测试数据的有效性。

●   特色功能：内置波形畸变校正、温度校正、电压/电流校正功能。用户只需输入校正指数，仪器即可自动将非额定条件下的测量值折算至额定工况下的标准值。这对于现场电源条件有限（无法精确调压至额定值）的情况，提供了极大的便利性。

4. 匝比测试精度：0.5%

●   技术解读：变比是判断绕组匝间短路、连接组别正确性的基础。0.5%的精度满足GB/T 1094对配电变压器变比误差的检测要求。

三、 现场应用与技术优势

●   全触摸屏与图形化操作：采用7.0英寸工业级彩色触摸屏，在户外强光下清晰可视，简化了复杂试验流程的操作难度。

●   便携性与环境适应性：体积41×35×18cm，重量10kg，具备-10℃~+40℃工作温度范围及2kV工频耐压绝缘，满足变电站现场全天候作业需求。

●   数据闭环：集成微型打印机，支持现场即时出具包含直阻、变比、空负载损耗、材质判定结论的完整报告。

四、 总结

ZX-BZ01干式变压器材质分析仪的本质，是一台以变压器等效电路分析为核心，融合了高精度直阻测量、宽量程功率分析、变比测试与容量诊断的综合性仪器。它打破了传统设备功能单一、数据孤岛的局限，通过多参数交叉印证，为技术人员识别“以铝代铜”、核定真实容量、评估变压器健康状态提供了系统化的技术手段。其宽电流直阻、低功率因数精度、外部量程扩展三大核心设计，使其在10kV配电变压器的质量监督与入网检测领域，具备了显著的技术适用性。
