技术解析：ZXD-460直流低电阻测试仪的测量原理与应用实践

在电力设备预防性试验与交接试验中，直流电阻测量是一项基础且关键的检测项目。变压器绕组的焊接质量评估、开关设备触头的接触状态判断、电机绕组的健康状态分析，都离不开对低值电阻的精确测量。毫欧级甚至微欧级的低电阻测量长期面临测试线电阻、接触电势、热噪声等多重干扰，如何从原理层面消除这些影响，是技术人员关注的焦点。

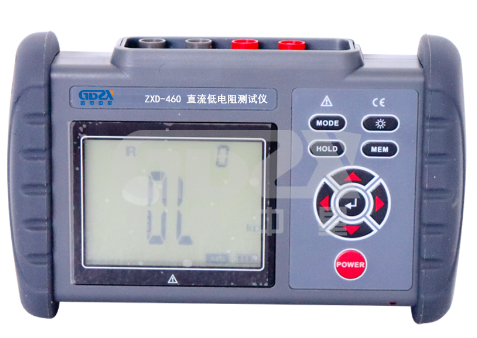

本文以ZXD-460直流低电阻测试仪为研究对象，结合直流电阻测量的核心技术原理与行业应用实践，从测量方法、硬件架构、现场适应性等维度进行技术解析，为电力试验人员提供参考。

一、四线法测量：消除引线电阻的基石

低电阻测量的核心难点在于测试线电阻与被测电阻的叠加。当被测电阻降至毫欧级别时，仅0.1Ω的测试线电阻就可能引入数倍于被测值的误差。ZXD-460直流低电阻测试仪采用四线法测试，从原理层面解决这一问题。

四线法通过两对独立导线分别传输电流和测量电压。电流回路由恒流源提供稳定电流流经被测电阻，电压回路紧贴被测电阻两端测量电压降。这种接法使测试线电阻和接触电阻被排除在电压测量回路之外，理论上可完全消除其影响。在计量技术领域，专业人员明确指出，毫欧级别的电阻测量必须采用四线法才能在原理上消除导线阻值和接触电势的干扰。

ZXD-460的技术参数显示，其测试电流不小于1A，开路电压不超过4.2V，测量功率控制在8W以内。这一电流量级属于直流低电阻测试仪的典型范畴，主要用于接触电阻、导通电阻等低电阻测量，具有较高的测量精度。

二、恒流源技术与信号处理

ZXD-460采用微处理机技术配合程控恒流源方案。恒流源通过微控制器调节输出电流，确保测量过程中电流恒定，其线性负反馈式设计具有失真小、稳定度高、纹波小的特点，适合高精度测量场景。

在信号处理方面，仪器通过测量电流流过被测电阻产生的电压降，依据欧姆定律计算电阻值。其测量时间约为每秒两次，能够满足现场快速检测需求。值得关注的是，仪器具备过载保护功能，测试端口间可承受交流220V的短时过载冲击，过载后需重启仪表恢复正常测试。这一设计考虑了现场可能出现的误操作或感应电压侵入场景。

三、测量范围与精度适配

ZXD-460的电阻测量范围为0.001毫欧至300.0千欧，覆盖了从微电阻到中值电阻的广阔区间。这一量程设计使其能够适应多种测试场景。

在低值电阻测量方面，毫欧级别的接触电阻、导通电阻测量适用于开关、接插件、继电器等设备的接触状态评估。对于开关设备，接触电阻直接反映触头的接触情况，是判断是否存在氧化或烧蚀的关键指标。

在绕组电阻测量方面，线圈、电动机、变压器绕组的直流电阻测量可用于检测焊接质量、分接开关接触是否良好、是否存在匝间短路或断线。

在金属构件联结电阻测试方面，设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试，以及地网地极间连接导体的电阻测试均可适用。

与同类产品相比，部分直流低电阻测试仪同样具备相近的测量范围和技术路线，反映出该量程段在直流低电阻测试领域的典型配置。

四、便携性与现场适应性

ZXD-460采用直流3.7伏、2000毫安时大容量锂电池供电，摆脱了现场寻找220伏电源的束缚。仪表质量480克（含电池），测试线250克，整体便携性突出。

人机交互方面，仪器配备LCD显示屏，尺寸为长71毫米、宽52毫米，灰白屏背光可控，适合昏暗场所使用。电池电量实时显示，低电压时提示及时充电。开机15分钟后自动关机，有助于延长电池续航。

数据管理能力是ZXD-460的另一特点。仪器可存储500组测试数据，具备存储指示功能，存储满时显示相应符号。具备数据查阅功能，超量程时显示溢出符号。通过microUSB接口和通讯线，测试数据可导出至上位机，配套监控软件支持历史数据读取、查阅、保存、报表生成等功能。这一数据管理方案满足了现场记录与后期报告整理的需求。

五、安全规范与环境适应性

ZXD-460遵循多项安规标准，包括IEC61010-1、CAT III 600伏、污染等级2。同时符合直流数字式欧姆表检定规程、直流电阻器检定规程、回路电阻测试仪与直流电阻快速测试仪检定规程。

电磁特性符合IEC61010-4-3，无线频率电磁场不超过每米1伏。绝缘电阻方面，电路与外壳之间在500伏测试电压下达到10兆欧以上，耐压能力为交流3700伏（电路与外壳之间）。

工作温湿度为18至28摄氏度、相对湿度70%以下，存放温湿度为零下15至50摄氏度、相对湿度70%以下。需要注意的是，其工作温度范围相对较窄，冬季户外使用时需考虑环境适应性。

六、应用场景与实践价值

根据电力行业实践，直流电阻测试仪在以下场景具有重要应用价值。

在变压器绕组电阻测试方面，电力设备交接试验、大修检测及分接开关调节后均需进行绕组电阻测量。通过测量绕组电阻，可检测绕组内部导线与引线的焊接质量、分接开关各位置接触状态、绕组是否存在匝间绝缘损坏或断线。

在电机绕组与接触电阻测量方面，电机制造和维护中通过绕组电阻评估电机导电性能，检测绕组是否存在缺股、断线或焊接不良。通过接触电阻测量判断换向器、电刷与绕组的接触可靠性。

在电子制造与通信行业方面，电路板生产中用于元件分选和焊接质量检测。光纤通信系统中用于测量连接器、跳线的电阻，评估信号传输损耗。

在汽车工业方面，新能源汽车电池包生产中测量电芯内阻，评估电池健康状态。测量连接器、线束的接触电阻，判断是否存在虚接或腐蚀。

对于技术人员而言，ZXD-460直流低电阻测试仪的技术价值在于四线法测量从原理层面消除了引线电阻影响，恒流源技术保证了测量稳定性，宽量程设计覆盖了从微电阻到中值电阻的多种测试需求，便携性与数据管理能力提升了现场工作效率。

结语

综上所述，ZXD-460直流低电阻测试仪在技术上遵循四线法测量、恒流源驱动的行业主流技术路线，其测试电流不小于1安、测量范围0.001毫欧至300.0千欧、500组数据存储等指标，满足电力设备预防性试验中对低电阻测量的典型需求。对于现场试验人员而言，理解四线法测量的原理本质、掌握不同量程下的测试电流选择、注意环境温度对测量结果的影响，是充分发挥仪器性能、获取可靠测试数据的关键。
