技术解析：ZXYZ-2013变压器有载分接开关测试仪的测量原理与功能架构

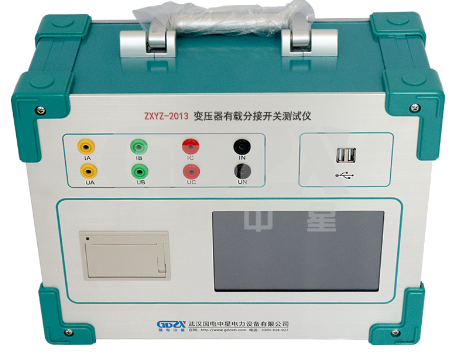

变压器有载分接开关的过渡波形、过渡时间及过渡电阻，是判断其机械与电气性能是否良好的核心指标。在交接试验与预防性试验中，如何准确捕获毫秒级动作过程、排除接线方式对阻值换算的干扰，是现场测试的技术关键。本文以ZXYZ-2013变压器有载分接开关测试仪为分析对象，从其电流源配置、采样机制、波形分析逻辑及数据管理能力四个层面展开技术解读，供电力试验人员参考。

一、 多档位恒流源与过渡电阻测量范围

ZXYZ-2013采用三相恒流源充电方式，提供多档位测试电流，以适应不同容量变压器对励磁电流的需求：

●   3A档：适用于小容量变压器或低阻值通道，过渡电阻测量范围为0.1Ω~6Ω；

●   1A/0.5A/0.2A档：随档位递减，测量范围逐级扩大，0.2A档最高可测至100Ω。

这一设计确保在对不同型号、不同容量有载分接开关进行测试时，能够选择合适的激励电流，避免因电流过大导致铁芯饱和或过小造成信噪比不足。端口最大电压限制在24V，兼顾现场安全与测量稳定性。

过渡电阻测量误差控制在±5%读数±0.1Ω，过渡时间测量误差为±0.5%读数±0.2ms，在0.01ms时间分辨率与0.01Ω电阻分辨率的配合下，可有效捕捉开关切换过程中的细节变化。

二、 高速采样与波形记录机制

设备采样速率达到30k，波形记录时间长度为300ms。对于有载分接开关而言，典型过渡过程在几十毫秒至百毫秒级别，300ms的记录窗口能够完整覆盖一次切换动作的全过程，包括主触头断开、过渡触头接入、电弧熄灭、最终接通等阶段。

30k采样率意味着每毫秒采集30个数据点，能够还原过渡电阻的动态变化曲线与触头切换时序。配合自动调整阻值与时间幅度的波形显示机制，操作人员无需手动调节量程，即可观察到完整波形。

三、 绕组接线方式的适应性处理

变压器绕组连接方式（Y0、Y、△）直接影响过渡电阻的测量值换算。传统测试方法中，△型接线往往需要在测试后进行人工换算，增加数据处理环节与出错可能。

ZXYZ-2013支持直接显示Y0、Y、△型变压器过渡电阻值，无需人工换算。对于△型变压器，设备还可同步显示三相动作的同期性，便于对比各相开关的动作时间差，判断是否存在机械传动机构卡涩或调整不当的问题。

四、 测试模式与接线方式

设备支持带绕组测试与不带绕组测试两种模式：

●   带绕组测试：反映实际运行状态下分接开关切换时的绕组电流分布情况；

●   不带绕组测试：适用于出厂试验或绕组拆除后的开关单体检修验证。

采用四端接线方式，电流回路与电压采样回路独立，消除测试导线电阻对低阻值测量的影响，无需现场进行导线补偿操作。在连续测试模式下，相邻分接位置的切换测试可连续进行，减少变压器停电等待时间。

五、 数据分析与故障标记功能

波形分析环节引入了自动故障标记机制。设备依据采样数据识别过渡波形中的异常形态，如过渡电阻突变、波形断裂、过渡时间超差等，并在波形图上做出标记。这一设计有助于减少人工判读时的主观差异，提高故障检出的一致性与可复现性。

测试完成后，设备可生成Word格式测试报告，包含波形图、特征参数与判断结论，便于纳入试验台账或交接资料。内部存储支持1000组数据保存，并可通过U盘扩展存储容量。

六、 人机交互与控制架构

设备采用小型计算机作为控制核心，配备800×480彩色液晶触摸屏，支持外接鼠标操作。相较于传统按键式仪表，触摸屏与鼠标的组合在现场操作与数据分析环节具有更高的交互效率。内置高速打印机可现场输出测试结果，满足无电脑环境下的数据记录需求。

结语

ZXYZ-2013变压器有载分接开关测试仪在恒流源配置、波形采样、接线适应性与数据后处理方面进行了系统化设计。对于电力试验人员而言，理解其档位选择依据、波形记录机制以及自动故障标记逻辑，有助于在现场测试中更准确地判断分接开关的机械与电气状态。设备的功能架构不仅覆盖了标准规程要求的测试项目，也为故障诊断与数据追溯提供了技术支持。
