技术深度解析：ZXR-10SA手持式直流电阻测试仪的革新与应用对比

在电力变压器、互感器及电机制造与运维领域，直流电阻测试是检测绕组内部焊接质量、分接开关接触状况以及导线材质均匀性的核心手段。传统测试设备如单双臂电桥，虽原理经典，但存在操作繁琐、测试电流小、抗干扰能力弱等局限性。随着电力设备容量提升和运维效率要求提高，手持式、智能化、宽量程的测试仪器正成为现场技术人员的优选。

本文将以ZXR-10SA手持式直流电阻测试仪为对象，从技术指标、功能设计及现场应用等维度进行深度解析，并与传统测试方案对比，供电气试验人员参考。

一、技术指标对比：宽量程与高精度的突破

直流电阻测试的核心在于在不同测试电流下，均能保持高精度测量，以适应从微欧级的大电流回路到千欧级的细小绕组多种场景。

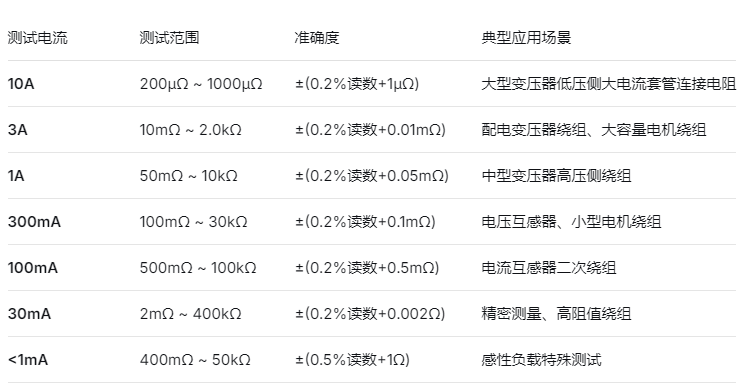

ZXR-10SA技术指标解析：

对比分析：

●   对比传统双臂电桥： 传统电桥依赖手动调节平衡，测试一个数据往往需要数分钟，且量程切换繁琐。ZXR-10SA采用数字化测量技术，分辨率高达0.0001µΩ，5位有效数字，在10A大电流下可实现微欧级分辨，能够发现传统电桥难以察觉的连接松动或接触不良导致的微阻变化。

●   对比老旧数字测试仪： 许多早期数字测试仪量程固定，无法兼顾高低阻值测量。ZXR-10SA通过7个测试档位的精细划分，实现了从200µΩ到400kΩ的超宽覆盖，真正实现了一机多用，满足从发电机转子到PT二次回路的多场景测试需求。

二、性能特点对比：从“能用”到“好用”的进化

现代电力测试不仅要求测得准，更要求测得快、测得安全、数据易管理。

1. 供电方式：摆脱现场电源束缚

●   传统方案： 许多直流电阻测试仪依赖220V市电供电，在现场电源插座距离远或临时停电检修时极为不便。

●   ZXR-10SA优势： 内置12.6V/8000mAH大容量可充电锂电池。这不仅彻底摆脱了电源线的束缚，使得在高空、狭窄空间作业更加灵活，而且避免了现场电源波动对测量精度的影响。

2. 操作体验：人机交互的升级

●   传统方案： 仅有物理按键，菜单层级复杂，参数设置繁琐。

●   ZXR-10SA优势： 采用5.0英寸65K色触摸屏+按键双控制方式。触摸屏使参数设置和功能选择更加直观，同时保留实体按键以适应戴手套操作等恶劣工况。内置的自动测试（盲测）功能，无需繁琐设置即可快速开始测量，显著提升工作效率。

3. 功能深度：解决现场痛点

●   温度换算功能： 绕组电阻值随温度变化显著。ZXR-10SA内置算法，可自动将当前温度下测得的阻值折算至标准参考温度（如75℃、120℃），技术人员可直接读取比对标准值，无需手动查表计算，既快又准。

●   有载调压变压器纵向测试： 针对有载调压变压器，该仪器可一次性完成所有分接位的直流电阻测量与记录，大幅缩短了因频繁切换分接开关带来的测试等待时间。

●   数据管理能力： 内置高精度实时时钟和500组数据存储空间，测试数据带时间戳保存，便于后期溯源和生成试验报告，弥补了传统仪器测试数据需现场手抄的短板。

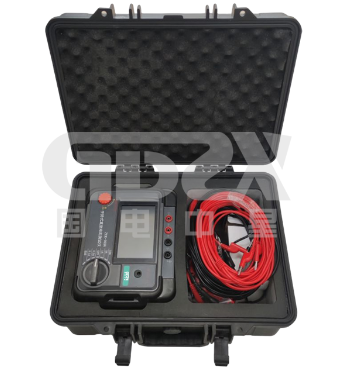

4. 物理特性：便携性与环境适应性

●   ZXR-10SA指标： 主机尺寸仅220×170×90mm，重量1.0kg。工作环境温度-10℃~+50℃，湿度≤85%RH。

●   现场价值： 1kg的重量使其成为真正意义上的手持式仪器，可轻松放入工具包。宽温工作范围确保其在北方严寒或南方湿热户外环境下均能稳定运行。

三、现场应用建议与选型对比

基于ZXR-10SA的技术特性，建议在以下场景优先选用：

1.配电变压器预防性试验： 利用3A或1A档位，快速完成10kV配变高低压侧直流电阻测试。

2.互感器现场交接试验： 利用100mA档位测试CT、PT二次绕组，确保回路完整性。

3.发电机/电动机状态检修： 利用10A大电流测试转子或定子绕组接头接触电阻，发现潜在开路隐患。

4.户外无电源作业： 变电站扩建现场、杆上变压器测试，充分发挥其内置电池优势。

选型对比思考：
在同类产品选型时，技术人员应关注：

●   是否需要大电流输出： 若以大型变压器低压侧为主，应侧重10A及以上电流稳定性。

●   是否需要触控与数据管理： ZXR-10SA的触摸屏、500组存储和温度换算功能，对于追求数据规范化和操作便捷性的班组价值显著。

●   便携性要求： 1kg的重量在当前同类产品中处于领先水平，是频繁外出作业团队的加分项。

四、结语

ZXR-10SA手持式直流电阻测试仪代表了直流电阻测试技术向手持化、宽量程、智能管理方向的发展趋势。它不仅继承了传统仪器的测量精度，更通过锂电池供电、触摸交互、自动温度换算和数据存储等功能，解决了现场测试人员长期面临的效率瓶颈和数据管理难题。对于追求高效率和规范化的电力检修团队而言，ZXR-10SA是一种可靠且实用的技术升级选择。
