技术解析 | ZXBRY-13A一体化变电综合测试系统：变电试验的“移动实验室”

在变电站预防性试验和交接试验现场，技术人员长期面临一个现实矛盾：试验项目繁多，所需仪器设备动辄七八台，搬运、接线、换线耗费大量时间和人力，而在抢修或紧急消缺时，时间恰恰最为宝贵。如何在一套设备上实现多种试验功能的有机融合，同时保证各项测试的指标不缩水？

本文从技术参数和实际应用角度，对ZXBRY-13A一体化变电综合测试系统进行深度解析，探讨其在变电试验场景下的适用性与技术特点。

一、变电试验设备的两条技术路线

当前变电试验设备主要分为两类：

第一类：单功能专用仪器

●   点：每台仪器专攻一项试验，如直流电阻测试仪、变比测试仪、介损仪等

●   优势：单项测试性能集中，技术成熟

●   局限：现场需携带多台设备，接线繁琐，效率受限

第二类：多功能集成系统

●   特点：将多种试验功能集成于一台主机，通过模块化设计或共用核心单元实现多功能

●   优势：便携性高，现场操作流程简化

●   局限：集成度越高，对硬件设计和抗干扰能力要求越苛刻

ZXBRY-13A属于第二类中的高集成度代表，宣称集13种仪器功能于一体，其技术实现方式和各项指标值得关注。

二、功能集成与模块化设计

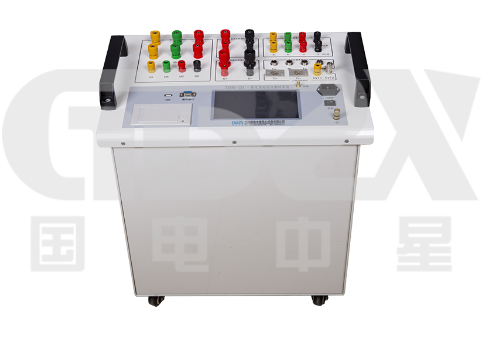

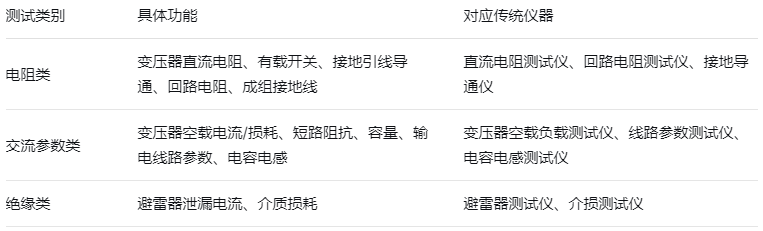

从产品资料看，ZXBRY-13A覆盖了变电试验的三大类测试：

技术亮点：采用“网络模块化结构”，可根据需求进行功能组合搭配。这意味着硬件层面并非简单的功能堆砌，而是通过模块化设计，让用户按需选配，避免为用不到的功能买单。

三、核心测试功能技术指标解读

1. 变压器直流电阻测试

●   测试电流：10A（可定制）

●   测量范围：100μΩ~10kΩ

●   测量精度：0.2%±2字

●   技术细节：电流源内部设3000个电流档位，自动状态下由微控制器根据被测电阻自动调节，实现宽量程与测量精度的平衡。

2. 变压器变比测试

●   测量范围：0.8~10000

●   测量精度：±0.1%±2字

●   功能特点：全自动完成，无需设置参数即可自动识别三相变比、绕组接线方式和组别标号。

3. 回路电阻测试

●   测试电流：100A、200A

●   测量范围：0~20mΩ

●   测量精度：±0.5%±3字

●   功能特点：具备倒计时功能，测量中接线无极性之分，降低操作失误风险。

4. 介质损耗测试

●   测量精度：±1% ±0.0004

●   电容测量范围：3pF~60000pF/10kV

●   介损测量范围：0~100%

●   技术原理：采用变频技术和复数电流法，可自动识别电容、电感、电阻三种试品。

5. 氧化锌避雷器测试

●   泄漏电流测量范围：0~20mA

●   测量精度：±5%±3字

●   功能特点：支持有线同步、无线同步两种电压基准信号取样方式，可测量全电流、阻性电流及其谐波。

四、现场应用效率分析

根据产品资料，完成常规变电试验项目“仅需1-2小时，1-2人足矣”。这一效率提升主要来自三个方面：

1. 减少设备搬运与接线时间
传统模式完成变压器全套试验，需搬运直流电阻测试仪、变比测试仪、介损仪、避雷器测试仪等多台设备，每台设备单独接线。集成系统一次接线可完成多项测试，大幅减少重复劳动。

2. 集中式操作界面
7寸彩屏触摸液晶，全中文菜单，所有功能通过同一界面完成操作。这降低了多台仪器切换使用的学习成本，也减少了误操作概率。

3. 数据管理功能
内置测试数据库管理软件系统，可存储100次测量数据（时钟掉电不丢失），形成统计报表。对于需要长期跟踪设备状态的运维场景，这一功能具有实用价值。

五、抗干扰设计分析

变电现场环境复杂，强电场、强磁场干扰是影响测试稳定性的主要因素。ZXBRY-13A在抗干扰方面采用了两类措施：

物理隔离：通过硬件层面的隔离设计，减少高低压电路之间的串扰。

电路抗扰综合设计：针对现场干扰特点，在信号采集和处理环节采取滤波、屏蔽等技术。

特别在介损测试中采用变频技术，可有效避开现场工频干扰，这是当前介损测量的主流抗干扰技术路线。

六、技术适配性分析

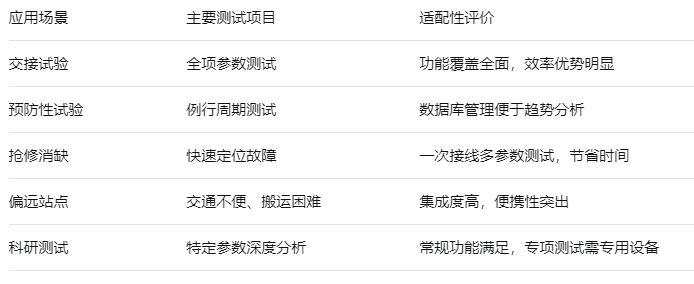

根据变电试验的不同场景，ZXBRY-13A的适配性如下：

七、使用维护要点

工作电源：AC220V ±10%，适应现场供电条件

环境条件：

●   温度：-10~40℃

●   常规户外变电站环境基本覆盖

物理规格：

●   体积：480×300×850mm

●   质量：32kg

接口配置：RS-485、USB及无线通信接口，便于数据导出

操作建议：

1.使用前检查电源电压稳定性

2.大电流测试时确保接线牢固

3.介损测试注意试品表面清洁，避免表面泄漏影响

4.充分利用数据存储功能，建立设备历史档案

八、总结

ZXBRY-13A一体化变电综合测试系统的技术特点可概括为：

1.功能集成度高：覆盖电阻类、交流参数类、绝缘类三大领域，集13种仪器功能于一体

2.模块化设计：可按需组合，避免功能冗余

3.操作流程简化：集中式界面、全自动测试、无极性接线，降低现场操作难度

4.抗干扰措施到位：物理隔离+电路抗扰+变频技术，适应复杂现场

5.数据管理实用：本地存储+报表生成+多种导出方式

对于变电运维和检修技术人员而言，选择综合测试系统的核心考量应是：在保证各项测试指标满足规程要求的前提下，能否真正提升现场工作效率。 ZXBRY-13A通过高集成度设计，减少了设备搬运和接线时间，同时各项功能的精度指标与专用仪器相当，在需要多项目测试的场合具有明显的效率优势。
