技术解析：容性设备绝缘带电检测与在线监测的技术演进——以ZXRJ-301A为例

在电力系统运维中，变压器套管、电流互感器（CT）、电容式电压互感器（CVT）及耦合电容器等容性设备的安全运行，直接关系到电网的可靠性。这些设备的绝缘劣化通常表现为介质损耗因数（tanδ）和电容量（Cx）的变化。因此，对这两项参数的准确获取，成为判断设备绝缘状态的核心手段。

传统带电检测方法在长期应用中暴露出一些局限性，特别是在末屏信号取样环节存在安全隐患。本文以【ZXRJ-301A容性设备绝缘在线检测仪】为核心，解析其在测试原理、传感器技术及检测模式上的技术特点，为技术人员提供设备选型与现场应用的技术参考。

一、 技术痛点：传统“取样保护单元”的结构性局限

在对运行中的容性设备进行带电检测时，传统方法通常需要安装“取样保护单元”。该单元包含多个开关回路，测试时需通过操作短接片将末屏电流切换至测试仪器。

这一方案存在以下技术短板：

1.末屏开路风险：末屏引线在切换过程中若操作不当或接触不良，可能形成开路。对于运行中的设备，末屏开路将导致悬浮电位，可能引发绝缘击穿事故。

2.引线距离过长：末屏电流信号需经长距离引线至测试仪器，易引入空间干扰，影响小信号（微安级电流）的测量精度。

3.操作流程复杂：每次测试均需进行多次短接片操作，对人员的标准化作业要求较高，且增加了停电或带电作业的时间窗口。

二、 技术演进：外置式穿心电流传感器的应用突破

ZXRJ-301A在设计上对上述痛点进行了针对性改进，其核心在于采用高精度外置式穿心电流传感器替代传统的取样保护单元。

1. 结构安全性的提升

该传感器采用穿心式结构，可就近安装于被测设备附近。末屏引线直接穿过传感器，无断口且引线距离极短，从根本上避免了末屏开路的安全隐患。传感器壳体采用压铸铝密封防水设计，二次输出配备防水电缆接头，满足户外长期运行的环境要求。

2. 宽量程与耐受能力

传感器需同时满足带电检测与在线监测的苛刻要求。其电流检测范围覆盖100μA～800mA，既能准确捕捉正常运行时的微安级泄漏电流，也可耐受10A工频电流的持续作用和10kA雷电流的冲击，具备较高的过载能力和运行可靠性。

3. “即插即用”的测试模式

传感器安装完毕后，日常检测时仅需联接二次电缆即可读取数据，对末屏引线本身无需进行任何操作。这种“即插即用”的设计，大幅简化了现场测试流程，降低了人为失误的概率。

三、 测量原理与核心参数分析

ZXRJ-301A提供了两种介质损耗检测方式，以适应不同的现场接线条件：

1.PT基准信号法：以PT二次侧电压作为基准信号，计算设备的电容量及介质损耗值。这种方式适用于有PT电压参考的场合，可获取设备的绝对值。

2.差值测量法：测量两个同相电容型设备的介质损耗差值和电容量比值。这种方式可避免因PT自身角差或电网谐波导致的介损测试失真，同时有助于减弱相间电场干扰的影响程度。

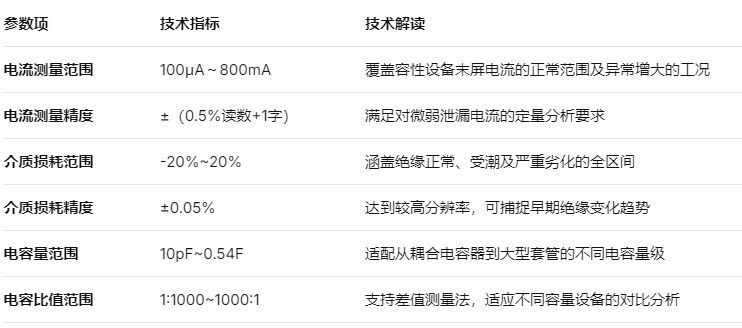

从技术指标来看，该仪器的参数设定体现了对容性设备检测的针对性：

四、 数据处理与功能扩展

1. 实时波形与谐波抑制

仪器配备9英寸高亮TFT液晶显示器，可实时显示测量信号的波形，便于技术人员直观分析信号质量。针对电网中存在的谐波干扰，仪器采用先进的数字滤波处理技术，确保输入信号波形畸变时，介质损耗的测量结果仍保持稳定。

2. 从“带电检测”到“在线监测”的平滑升级

ZXRJ-301A的系统架构支持功能扩展。由于外置式传感器已预先安装，若后续需将设备从“带电检测”升级为“在线监测”，只需加装监测单元（IED），无需拆除已装传感器，也无需设备停电。这种设计兼顾了现阶段巡检需求与未来智能化改造的规划。

3. 数据记录与趋势分析

仪器支持长时间连续在线监测，并可自动记录电压、电流、介损、电容量比值等数据。通过趋势图形式展示，技术人员可以更直观地判断设备绝缘状态的变化趋势，例如介损值的缓慢爬升往往预示着绝缘受潮或老化。

五、 现场应用要点

1.传感器安装：安装时应确保末屏引线可靠穿过传感器中心，避免偏心导致测量误差；密封接头需紧固，防止受潮。

2.差值法应用：在同相多台设备对比测试中，优先选用差值法，可有效消除系统误差，提高发现缺陷设备的灵敏度。

3.电池管理：仪器内置高容量锂电池，具备低电量声光报警及自动关机功能。现场连续测试时需留意电量状态，关机状态下充电时间小于6小时。

4.环境适应性：仪器工作温度范围为-20℃～60℃，适用于户外多种季节条件下的检测作业。

六、 结语

ZXRJ-301A容性设备绝缘在线检测仪的技术改进，主要体现在对传统取样方式的重新设计以及测量精度的提升上。通过采用外置式穿心电流传感器，解决了末屏开路的安全隐患，简化了操作流程；宽量程、高精度的测量指标，结合两种介损检测方式，为技术人员提供了更灵活的测试手段；而从带电检测到在线监测的可升级路径，则适应了变电站智能化发展的趋势。

对于从事高压试验及状态检修的技术人员而言，理解该设备的技术原理与参数特性，有助于更准确地获取容性设备的绝缘数据，为设备状态评估提供更可靠的技术支撑。
