技术深析：JSY-101A高压电缆介损测试仪的宽频宽域测量技术及其工程应用价值

在高压电力设备绝缘诊断领域，介质损耗因数（tgδ）的精确测量是评估绝缘状态的关键技术手段。随着电力系统电压等级的提升和大容量设备的广泛应用，传统介损测试仪在应对高压电缆、高压电机等容性设备的检测需求时，常面临量程受限、频响不足、安全性低等技术瓶颈。本文以JSY-101A高压电缆介损测试仪为研究对象，结合其技术指标与功能特点，对比传统测试设备及同类型产品，探讨其在现场工程应用中的技术突破与选型参考。

一、设备技术定位与工程适用场景

JSY-101A高压电缆介损测试仪主要针对大容量和高电压容性设备设计，适用于高压电机、高压套管的出厂试验，以及高压电缆的交接试验和预防性试验。与常规介损测试仪不同，该设备采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下进行介损测试，这一技术路径使其能够适配各种高电压测试场景，可根据用户需求定制外施高压电压等级。

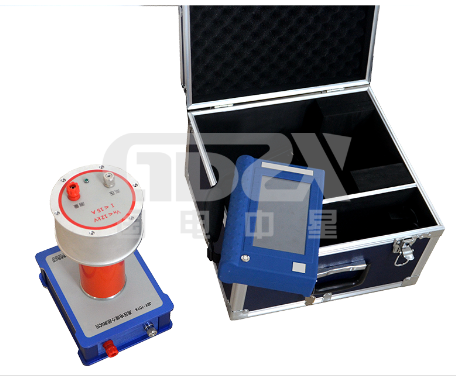

从结构设计来看，JSY-101A采用分体式架构，由手持终端和测试主机两部分组成，手持终端与测试主机之间采用2.4G无线通讯方式。这一设计理念体现了对现场操作安全性的深度考量——测试过程中操作人员只需在手持终端上进行操作，与高压测试主机完全隔离，有效保障人身安全。

二、核心参数深度解析

1. 超宽电流量程的技术突破

JSY-101A的核心技术优势之一在于其正接法和反接法电流测量量程均可达到20μA-15A的超宽范围。这一参数在同类产品中处于先进水平，解决了传统介损测试仪的典型痛点。

常规介损测试设备的电流量程多集中于mA级（典型值1mA-2A），难以覆盖高压电缆分布电容产生的μA级微弱电流与突发性大电流的检测需求，导致测试盲区。对于高压交联聚乙烯电缆而言，其充电电容及绝缘电阻较大，正常状态下的介质损耗系数很小，检测难度较大。JSY-101A的宽量程设计使其既能捕捉微弱的介损电流变化，又能应对大电流测试场景，实现了全量程覆盖。

2. 宽频自适应测量技术

JSY-101A支持30Hz-300Hz的超宽频率范围，并具备自适应测量功能。这一特性对于适配现代电力系统的变频试验设备具有重要意义。

在实际工程应用中，电缆的交接试验和预防性试验常采用变频谐振试验装置，测试频率可能偏离工频50Hz。传统介损测试仪若仅支持固定工频测试，当外施频率偏离时可能产生显著测量误差。JSY-101A的宽频自适应能力使其能够完美适配串联谐振、变频电源等新型试验装置，在非工频条件下保持测量精度。

从测量精度指标来看，该设备介损分辨率达到0.001%，电容量分辨率达到0.001pF，频率分辨率达到0.001Hz。精度指标方面，介损△tgδ为±(读数*1.0%+0.040%)，电容量△Cx为±(读数*1.0%+1.00PF)，频率△f为±(读数*1.0%+0.10Hz)。这一精度水平能够满足35kV及以上电压等级电缆对介质损耗监测的严格要求。

3. 内置标准电容的技术规格

JSY-101A内置标准电容，其技术参数为：tgδ < 0.005%，Cn = 99.46PF，耐压电压12KV。标准电容的精度直接决定了介损测量的基准准确性，0.005%的介质损耗指标表明该电容具有优异的绝缘性能，能够为高精度测量提供可靠参考。

4. 全隔离安全架构设计

JSY-101A在安全防护方面构建了三级隔离体系：

●   无线通讯隔离：手持终端与测试主机采用2.4G无线通讯，实现操作端与高压侧的电气隔离

●   光纤通讯隔离：测试主机高压采样与低压采样之间采用工业级光纤通讯模块，兼顾高低压之间绝缘性能与数据精度

●   独立锂电池供电：手持终端、测试主机低压端、测试主机高压端均采用独立锂电池供电，消除共地干扰

这一全隔离架构将操作人员与高压回路完全分离，符合高压试验安全规范要求。现场测试表明，无线加光纤的双重隔离设计可将操作人员接触电压控制在安全限值内。

三、显示与数据管理系统分析

JSY-101A配备7寸彩色液晶显示屏，采用工业级电容式触摸屏。相比传统机械式仪表和按键操作，电容触摸屏带来更直观的人机交互体验，所有操作步骤中文菜单显示，每一步都清晰明了。

数据存储方面，本机存储器可存储200组测试数据，并支持通过USB接口保存至U盘中。特别值得注意的是，其U盘数据存储能力可满足10kV电压等级、0-20km长度电缆的数据记录需求。相比传统纸质记录模式，数字化存储有效避免了数据丢失，便于测试数据的追溯和分析。

四、与传统介损测试技术的对比分析

1. 与传统西林电桥法的对比

传统西林电桥法是介质损耗测量的经典方法，但存在明显局限：严格采用50Hz测试电源，对现场工频干扰比较敏感；需要配置高精度的标准电容器，难以实现对高压电缆的介损测量。

JSY-101A基于数字式介损测量技术，利用计算机数据处理能力，不再完全依赖电容标准器，通过宽频测量原理增强抗干扰能力。其外施高压频率自适应测量功能使其在变频谐振试验中保持高精度，而传统电桥法难以适应非工频测试场景。

2. 与常规数字介损仪的对比

常规数字介损仪虽然具备一定的抗干扰能力，但在电流量程和频率适应性方面仍有局限。JSY-101A的20μA-15A超宽量程和30Hz-300Hz宽频范围，使其在应对大容量高压电缆测试时具备显著优势。

从工程应用角度分析，介损试验对于电缆绝缘状态评估具有独特价值，尤其是对于电缆与中间接头受潮缺陷的检测非常有效。实践证明，介损试验是传统耐压试验、振荡波局放试验的重要补充。JSY-101A凭借其宽频宽域测量能力，能够更准确地获取电缆在不同测试电压下的介损数据，为绝缘状态评估提供可靠依据。

五、同类型产品对比及选型参考

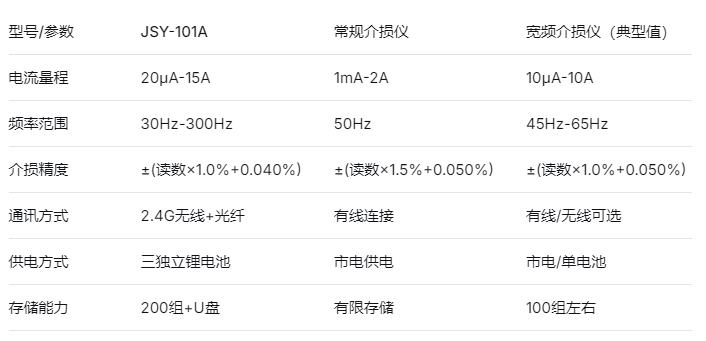

为便于技术选型，现将JSY-101A与同类型介损测试仪进行对比：

从对比可见，JSY-101A在电流量程、频率范围、安全隔离架构等方面具备明显优势。其宽量程设计使其能够覆盖从微电流到大电流的完整测试需求，宽频自适应能力使其适配各类变频试验设备，三级隔离安全架构为现场操作提供多重保障。

六、工程应用建议

基于JSY-101A的技术特点，在实际工程应用中建议关注以下几点：

1.高压电缆介损测试：建议配合串联谐振或大功率试验变压器使用，利用其宽频自适应功能，在不同测试频率下获取介损数据。对于35kV及以上电压等级电缆，可重点关注0.5U₀、1.0U₀、1.5U₀等不同电压水平下的介损变化。

2.测试前准备：试验前应测量电缆绝缘电阻，确认电缆终端清洁并处于良好状态。对于长距离电缆，可先进行电缆测距，了解线路长度、接头位置等信息。

3.数据分析判断：介损测试结果的判读应综合考虑介损平均值、介损稳定性、介损变化率等指标。不同电压等级电缆的判断标准有所差异，35kV电缆的介损正常范围通常比10kV电缆更为严格。

4.数据管理：利用U盘存储功能建立电缆测试历史数据库，通过纵向对比同一电缆不同时期的介损数据，可更准确地评估绝缘老化趋势。

结语

JSY-101A高压电缆介损测试仪通过20μA-15A超宽电流量程、30Hz-300Hz宽频自适应测量、无线+光纤双重隔离安全架构等核心技术，解决了高压电缆介损测试中的量程盲区、频响失配、安全风险等关键技术难题。其7寸电容触摸屏、独立锂电池供电、U盘数据存储等功能设计，提升了现场测试的便利性和数据管理能力。对于从事高压电缆、高压电机等大容量容性设备绝缘诊断的工程技术人员而言，理解该设备的技术参数及功能特点，有助于在现场测试中合理选用测试方案，提高绝缘状态评估的准确性。
