JSY-05系列介质损耗测试仪的技术特点与应用分析

一、引言

介质损耗因数（tanδ）和电容量（Cx）是评价高压电力设备绝缘性能的重要参数。在发电厂、变电站及实验室场景中，现场干扰电场、被试品多样性及测试安全性对介质损耗测试仪器提出了较高要求。JSY-05系列介质损耗测试仪采用一体化结构与变频抗干扰技术，适用于多种接线方式与被试品类型。本文基于其技术指标与功能配置，对该系列仪器的技术特点进行分析，供电力设备检测技术人员参考。

二、整机结构与抗干扰原理

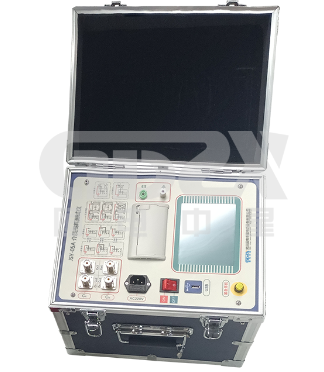

JSY-05系列仪器采用一体化结构，内部集成介质损耗电桥、变频调压电源、升压变压器及SF6高稳定度标准电容器。测试高压由内部逆变器产生并经变压器升压后施加于被试品。

在抗干扰方面，仪器采用变频法，频率可选单频（45Hz、50Hz、55Hz、60Hz、65Hz）及自动双变频组合（如45Hz/55Hz、47.5Hz/52.5Hz、55Hz/65Hz、57.5Hz/62.5Hz）。通过数字陷波技术，有效避开工频电场及其谐波干扰，适用于强电场环境下的现场测试。同时，仪器支持发电机供电（需零线接地），满足全部停电后现场检测的电源条件。

三、测量范围与精度指标

介质损耗与电容量

●   测量范围：tgδ无限制；Cx测量范围为15pF～300nF，覆盖从套管、电流互感器到电容式电压互感器（CVT）、变压器套管等多种电力设备。

●   测量精度：

◆   Δtgδ：±（读数×1.0% + 0.040%）

◆   ΔCx：±（读数×1.0% + 1.00pF）

该精度水平可满足对绝缘状态变化进行趋势分析与阈值判断的要求。

高压输出能力

高压输出范围为0.5kV～10kV，步进值0.1kV，最大输出电流200mA，容量2000VA。在不同测试电压下，可承受的被试品总电容量如下：

●   10kV时，四通道并联总电容不大于60nF

●   5kV时，四通道并联总电容不大于150nF

●   1kV时，四通道并联总电容不大于300nF

LCR与CVT扩展功能

●   LCR测量：可自动测量电感、电容、电阻及角度，电感测量范围大于20H（2kV），电阻大于10kΩ（2kV），精度为1%，角度分辨率0.01°。

●   CVT变比测试：变比测量范围100～10000，精度3%，分辨率0.01。该功能可在不拆除高压引线的情况下，对CVT的C1、C2进行介损与电容值测试，并支持变比与电压角差测量。

四、功能配置与操作便利性

多样化接线方式

仪器支持内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种测试模式。在外标准外高压正接法下，可实现高于10kV的介质损耗测试，满足特殊高压设备的检测需求。

多通道同步测试

在正接法接线条件下，四个被试品电容总值不超过单个被试品最大测试电容值时，仪器可同时测试四个被试品的介质损耗值，适用于批量设备筛选或多工位检测场景。

CVT不拆线测试

针对电容式电压互感器，仪器支持在不拆除高压引线的情况下完成C1、C2的介损与电容值测试，并可通过反接屏蔽法测量CVT上端CO的介损与电容值。C1与C2可同时测试，提升现场作业效率。

人机交互与数据管理

●   显示与操作：配备7吋触控式彩色液晶屏，全中文操作界面，支持触摸操作。

●   数据存储：内置日历芯片与大容量存储器，可保存100组检测结果，按时间顺序归档，支持历史记录查看、打印输出及U盘数据存储。

●   数据传输：搭载蓝牙模块，支持蓝牙数据传输，协议符合相关技术规范要求，便于数据上送与集中管理。

五、安全保护与现场适应性

仪器设置了多重保护机制，包括：

●   输入电压波动保护

●   高压电流、输出短路、电源故障保护

●   过压、过流、温度保护

●   接地检测功能，未接地时禁止启动测试

●   现场误接380V电源时具备报警功能，避免仪器损坏

环境适应方面，仪器工作温度范围为-10℃～40℃，湿度RH＜80%，主机尺寸为350（L）×270（W）×320（H），主机重量23.45kg，配套附件箱重量7.45kg，整体结构适用于移动式现场检测。

六、选型配置

JSY-05系列提供两种主要型号：

●   JSY-05A：四通道，支持正接法、反接法、CVT测量、CVT变比，配备触摸彩屏。

●   JSY-05B：在05A基础上增加电缆电阻测量功能，拓展了电缆类设备的检测能力。

七、结语

JSY-05系列介质损耗测试仪在变频抗干扰、多接线方式适配、CVT不拆线测试、多通道同步检测等方面具备较为完整的配置。其测量范围与精度指标能够满足发电厂、变电站及实验室对高压电气设备绝缘介损与电容量检测的技术要求。多重安全保护与数据管理功能进一步提升了现场作业的可靠性与可追溯性，适合作为电力设备绝缘检测的技术工具之一。
