技术解析：ZX-BRY04A变压器绕组变形测试仪的频响法与阻抗法融合应用

在电力变压器的预防性试验中，绕组变形检测是判断设备是否遭受短路冲击、机械移位或绝缘损伤的关键手段。传统的单一检测方法在抗干扰能力、测试效率及诊断全面性上存在局限。ZX-BRY04A变压器绕组变形测试仪采用频响法（FRA）与阻抗法双技术融合架构，为技术人员提供了一套覆盖宽频扫描、高重复率及智能诊断的完整解决方案。

本文从测量原理、技术参数、现场适用性及智能化分析四个维度，对该设备的工程应用价值进行深入剖析。

一、双技术协同的检测架构

变压器绕组发生变形后，其分布电感和电容参数会随之改变。频响法通过检测绕组在不同频率下的幅频响应特性，能够灵敏反映细微的机械结构变化；阻抗法则通过测量短路阻抗的变化，评估绕组整体位移或匝间短路的累积效应。两种方法物理机理互补，可有效降低误判与漏判风险。

ZX-BRY04A将两种方法集成于一体，支持频响法+阻抗法二合一工作模式，并采用三相同侧测量方式，一次接线即可完成三相数据采集，减少重复接线引入的误差与劳动强度。

二、关键技术参数与测量能力

1. 频响法技术指标

●   扫频范围与分辨率：线性扫描最高达10MHz，扫频点可达40000点；分段扫描覆盖0.5kHz~1MHz，支持0.25kHz、0.5kHz、1kHz多档间隔，满足从低频段（反映匝间故障）到高频段（反映局部翘曲）的全频段分析需求。

●   测量精度：幅度测量精度±0.1dB，扫描频率精度0.005%，信号输入阻抗1MΩ、输出阻抗50Ω，信号输出幅值±20V，确保微弱变形特征可被稳定捕获。

●   重复率：同相测试重复率99.9%，有效抑制现场干扰，保证历史数据纵向对比的可靠性。

2. 阻抗法技术指标

●   测量范围：阻抗范围0~100%，电压AC25V~500V，电流AC0.1A~10A，覆盖常见电压等级变压器的短路阻抗测试需求。

●   测量精度：电压、电流均为0.2级，满足现场对测试结果的精度要求。

●   重复率：同样达到99.9%，与频响法保持一致，便于两种方法结果的交叉验证。

三、现场适用性与操作效率

电力设备检测往往受限于现场作业时间与安全条件。该仪器在设计中充分考虑了现场工程需求：

●   非吊罩检测：仅需拆除变压器连接母线，无需吊罩或拆装内部结构，大幅降低作业风险与工作量。

●   灵活接线：信号输入输出引线可任意布放，接线人员可停留在变压器油箱上操作，减少上下攀爬频次。

●   高效测试：频响法每相测试小于60秒，整台变压器（含高、中、低压绕组）总耗时不超过10分钟；阻抗法每相测试小于15秒，整台测试不超过1分钟。

●   环境适应性：操作温度-10℃至+40℃，存储温度-20℃至+70℃，相对湿度<90%（不凝结），适用于户内外多种检测场景。

四、智能诊断与数据分析

技术人员关注的不仅是数据采集，更是如何从曲线中准确判断绕组状态。ZX-BRY04A配套的Windows平台分析软件提供了多项专业功能：

●   多曲线横向与纵向分析：支持同时加载6条历史曲线，自动计算相关系数，对绕组变形程度进行量化评估。

●   专家智能诊断系统：软件可根据频响曲线变化特征（低频段衰减、谐振峰漂移、高频段幅值下降等）自动给出绕组状态的参考结论，辅助技术人员快速定位异常。

●   数据管理：自动保存环境条件参数（温度、湿度、测试时间等），测量结果可存盘并生成彩色打印报告，便于归档与后续比对。

●   灵活的参数录入：变压器详细参数可在测试后补充完善，减少现场输入操作，提高测试流畅度。

五、结构设计与便携性

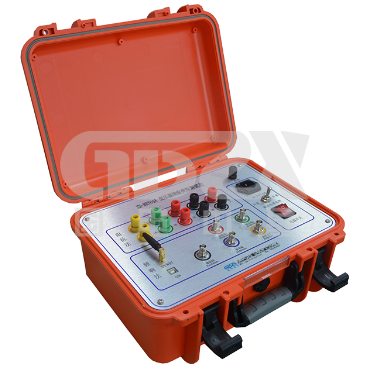

仪器本体尺寸370×300×170mm，外机箱尺寸420×300×300mm，总体重量20kg，属于可单人搬运的现场测试设备。结构上兼顾了抗振与散热需求，适应变电站、换流站等复杂环境下的长时使用。

六、总结

对于电力运维技术人员而言，绕组变形测试仪的核心价值在于：能否在有限时间内获取高重复性的宽频数据，能否在复杂现场条件下稳定工作，以及能否通过智能分析减少人工判图的主观差异。

ZX-BRY04A通过频响法与阻抗法的双技术融合、高精度宽频扫频测量、三相同侧高效接线以及专家智能分析系统，构建了一套覆盖数据采集、特征提取、状态诊断全流程的检测工具。其在保证测量重复率99.9%的基础上，有效提升了现场作业效率与诊断结论的客观性，适用于变压器短路冲击后评估、出厂前检测及运行年限较长设备的状态检修场景。
