变压器中性点直流偏磁监测技术对比：ZXDCT-80A 测量装置的性能优势与应用分析

一、引言

在高压直流输电、新能源并网等场景下，直流电流会通过变压器中性点接地引下线侵入交流电网，引发变压器直流偏磁问题，导致铁芯饱和、损耗增加、噪声增大，严重威胁电网设备安全稳定运行。因此，精准、可靠的中性点直流电流监测，是电网运维中防范直流偏磁风险的核心环节。本文以 ZXDCT-80A 变压器中性点直流电流测量装置为核心，结合其技术原理、性能参数与功能特性，从技术架构、关键指标、现场适配性等维度展开对比分析，为电力技术人员选型与应用提供专业参考。

二、核心技术原理与架构对比

1. 传感技术原理

ZXDCT-80A 采用基于霍尔效应与零磁通原理的新一代直流电流传感器，可在电隔离条件下，有效分离交直流叠加场景中的直流电流分量，实现对变压器中性点直流电流的直接测量。

• 对比传统技术：传统直流电流测量多采用分流器、 Rogowski 线圈等方案，存在电隔离性差、交直流分离不彻底、抗干扰能力弱等问题；零磁通霍尔传感器通过闭环控制实现磁场补偿，从原理上解决了交直流叠加干扰问题，同时实现了一次侧与二次侧的完全电气隔离，大幅提升测量安全性与可靠性。

• 技术优势：该传感器可在交流大电流背景下精准提取直流分量，适配变压器中性点 “交流负荷电流 + 直流偏磁电流” 的复杂工况，避免交流分量对直流测量结果的干扰。

2. 硬件与防护设计

ZXDCT-80A 针对电力现场复杂环境做了专项优化：

• 防护性能：支持室外安装，具备防风沙雨雪能力，环境湿度适应范围达 100%，可在 - 10℃~+75℃宽温环境下稳定运行；

• 抗冲击设计：耐受 3000A/DC/3s、10000A/AC/3s 的冲击电流，对系统故障电流有良好耐受能力，解决了传统装置在电网故障时易损坏的痛点；

• 对比传统装置：多数同类产品仅适用于室内环境，温湿度适应范围窄，抗冲击能力弱，无法直接安装于变压器中性点现场，需额外搭建防护设施，增加运维成本。

三、关键性能指标对比

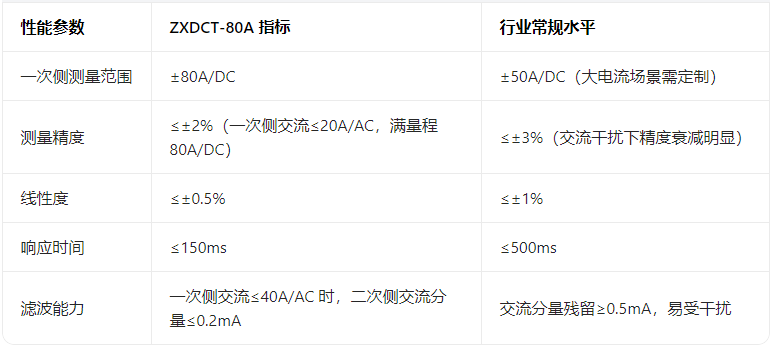

1. 核心测量性能

• 核心优势：ZXDCT-80A 在宽量程、高交流干扰场景下仍能保持稳定的测量精度，滤波能力突出，可有效滤除变压器负荷电流的交流分量，仅输出纯净的直流偏磁信号；同时 150ms 的快速响应时间，可实现直流偏磁的实时监测，满足电网调度的快速响应需求。

2. 输出与适配性

• 二次侧输出：采用 12mA±8mA/DC 标准信号（12mA 为直流零点），适配电力系统常规测控装置、保护装置的输入接口，无需额外转换模块；

• 负载能力：二次侧负载能力 < 500Ω，可适配长距离信号传输，满足变电站现场远距离接线需求；

• 对比传统装置：部分产品输出信号非标准化，需额外配置信号转换模块，增加系统复杂度与故障点；负载能力弱，长距离传输易出现信号衰减，影响测量准确性。

四、现场应用场景与适配性对比

1. 核心应用场景

• 直流偏磁在线监测：直接安装于变压器中性点接地引下线，实时监测直流偏磁电流，为直流偏磁治理装置（如限流电阻、补偿装置）提供触发信号；

• 电网故障分析：在直流输电单极运行、接地极入地电流异常等场景下，精准捕捉中性点直流电流变化，为故障溯源提供数据支撑；

• 新能源并网监测：在光伏、风电等新能源并网场景下，监测逆变器直流分量对变压器的影响，防范直流偏磁风险。

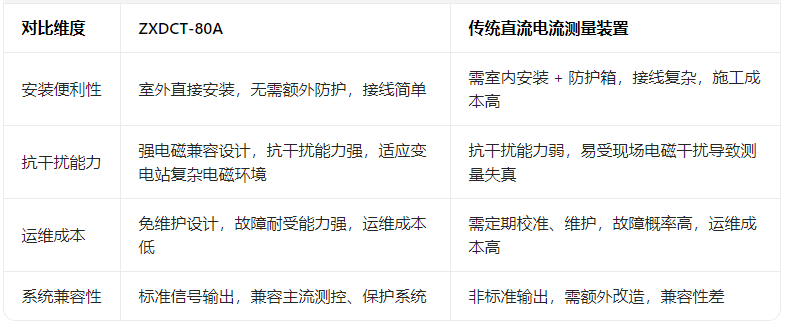

2. 现场运维对比

五、结语

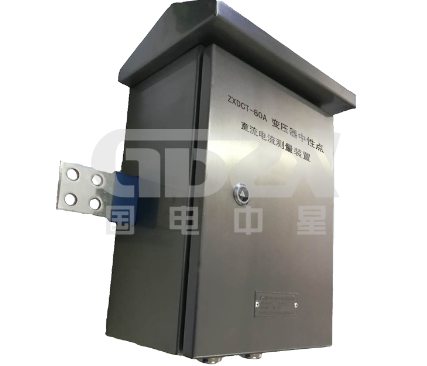

ZXDCT-80A 变压器中性点直流电流测量装置，通过零磁通霍尔传感技术、宽温域防护设计、高抗干扰性能，解决了传统直流电流测量装置在交直流叠加场景下测量不准、环境适应性差、抗冲击能力弱等痛点，为变压器直流偏磁监测提供了可靠的技术方案。对于电力技术人员而言，该装置不仅能满足直流偏磁的实时监测需求，更适配变电站复杂现场环境，可直接集成于电网在线监测系统，为新型电力系统下变压器安全运行提供技术支撑。

在实际应用中，技术人员可根据变压器中性点电流等级，选择对应量程的装置，结合其标准输出信号，实现与直流偏磁治理装置、电网调度系统的联动，构建 “监测 - 治理 - 预警” 的全流程直流偏磁防控体系，有效防范直流偏磁对电网设备的危害。
