ZXR-40S1双通道直流电阻测试仪在大容量变压器温升测量中的应用分析

引言

变压器直流电阻测试是评估绕组材质、焊接质量及连接可靠性的重要手段。对于三芯五柱大型变压器，温升试验对测量时间与数据同步性提出较高要求。ZXR-40S1双通道直流电阻测试仪针对这一场景设计，本文从其技术架构、性能指标及适用边界等方面进行客观分析，供电力检测与变压器制造领域的技术人员参考。

一、设计定位与结构特点

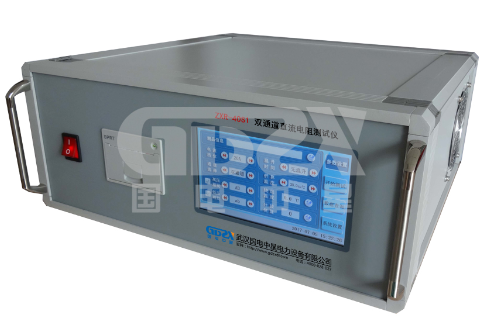

该仪器采用卧式结构，便于在变压器生产现场或检修场地布置。双通道测量架构可同时采集两路电阻值，配合实时采样与打印输出功能，有效缩短温升试验周期。整机由单片机控制，自动完成自检、数据处理及显示，降低人工干预带来的偏差。

核心技术指标解读

●   输出电流档位：提供<15mA、2.5A、5A、10A、20A、40A共六档，覆盖小电流测试到大电流温升场景。

●   对应量程：40A档量程为50μΩ～1Ω，适用于低压侧大容量绕组；<15mA档量程为10Ω～20kΩ，适用于高阻回路或消磁后检查。

●   准确度：±(0.2%+2字)，满足变压器直流电阻测量常规要求。

●   分辨率：0.1μΩ，可分辨微欧级变化，有助于发现绕组断股或接触不良等微小缺陷。

●   工作电源：AC220V±10%，50Hz±1Hz，适配常规实验室及现场电源条件。

●   环境适应性：工作温度0～40℃，湿度≤90%RH无结露，适合多数室内及遮蔽场所使用。

●   外形与重量：448×463×177mm，净重15kg，在40A级双通道设备中具备一定便携性。

二、功能亮点与实用价值

1. 双通道同步测量
传统单通道仪器需分时测量三相电阻，温升试验中难以捕捉同一温度点下的绕组状态。双通道设计可同时测量两相或两个绕组，提升数据可比性，尤其适合温升试验中多时间点的快速采样。

2. 快速充电与测量
针对温升试验对时间的严格要求，仪器在充电和测量环节进行优化，减少等待时间，使温度-电阻曲线记录更加连续可靠。

3. 安全保护机制
具备完善的保护电路，并配有音响放电报警及清晰放电指示，减少因残余电荷操作引发的设备或人员风险，提升现场作业安全性。

4. 大电流输出能力
最大40A输出配合50μΩ量程，适用于大型变压器低压侧直流电阻测试，避免因测试电流不足导致的测量不稳定。

三、适用场景与使用建议

●   变压器温升试验：三芯五柱大型变压器的温升测试是该仪器的设计目标场景，建议配合温度记录设备同步使用。

●   绕组直流电阻快速测量：常规变压器、电抗器及互感器的直流电阻检测均可适用。

●   故障排查：对于疑似绕组断股、分接开关接触不良或连接松动的情形，可利用多档电流进行对比测试。

使用注意事项：

●   测试前应确认绕组已充分放电并接地，避免残余电荷影响。

●   选择电流档位时，应使被测电阻位于对应量程的1/3～2/3区间，以获得较好稳定度。

●   测试结束后等待放电报警结束方可拆除接线。

结语

ZXR-40S1双通道直流电阻测试仪围绕大容量变压器温升测量这一实际需求展开设计，在双通道同步采样、大电流输出及安全保护方面具有明确针对性。对于从事变压器出厂试验、型式试验及现场检修的技术人员，理解其技术特点与量程边界，有助于更高效地完成直流电阻检测与温升评估工作。
